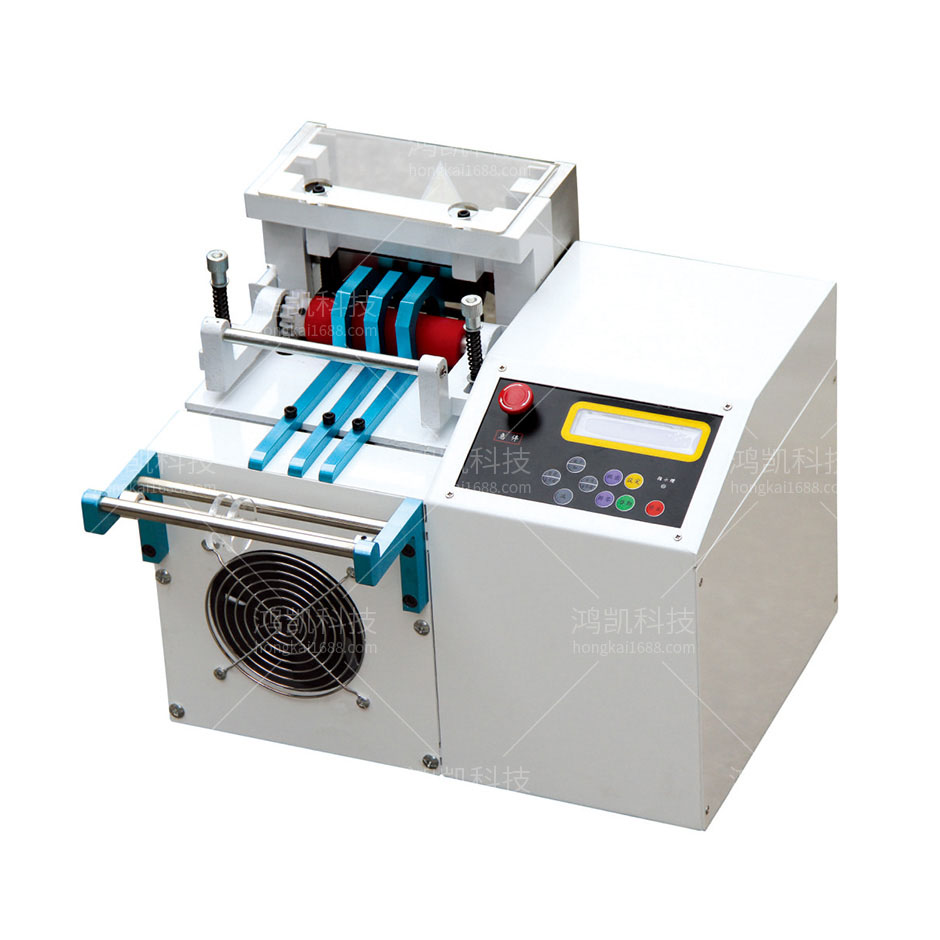

YHK-100微电脑切管机

YHK-100微电脑切管机

型号:YHK-100微电脑切管机
动力:1/4HP
净重:34kg
裁长度:0.1-9999.9mm
裁剪宽度:1-100mm
电源:220V
尺寸:500*450*450mm

联系电话:18002620902

产品详情
YHK-100微电脑切管机介绍:


微电脑切管机背景技术:

管材定位是管材切割的必要步骤,现有技术中,由于管材定位机构设置不合理,达不到最佳的定位效果。

为了解决上述技术问题,特提出一种新的技术方案。

微电脑切管机技术特征:

一种微电脑切管机的管材定位机构,其特征在于:包括固定板A、固定板B、基座A、基座B、滑轨A、悬挂式滑车A、固定块A、电机、连接板、联轴器、丝杆、安装板、滑轨B、固定块B、悬挂式滑车B、弹簧和管材卡板,固定板A和固定板B的上端通过基座A固定连接,固定板A和固定板B的下端通过基座B固定连接,基座A的下表面设置滑轨A,滑轨A上设置与滑轨A相配合的悬挂式滑车A,悬挂式滑车A固定连接固定块A的上端,固定块A的下端设置斜面A,电机通过连接板固定设置在基座A上,电机包含电机轴,电机轴通过联轴器与丝杆联动连接,固定板A上设置有与丝杆相配合的螺纹孔,固定板A上设置安装板,安装板上设置滑轨B,固定块B的侧部设置与滑轨B相配合的悬挂式滑车B,固定块B通过悬挂式滑车B滑动设置在滑轨B上,悬挂式滑车B的下部固定连接弹簧的一端,弹簧的另一端固定设置在滑轨B上,弹簧的轴心线与铅垂线平行,悬挂式滑车A的滑动方向与悬挂式滑车B的滑动方向垂直,固定块B的上表面设置与斜面A相配合的斜面B,固定块B的下表面设置管材卡板,固定板A上设置料孔A,固定板B上设置料孔B,料孔A、管材卡板和料孔B组合形成卡料通道,所述弹簧包含弹簧自然张开状态和弹簧压缩变形状态,固定块B处于弹簧自然张开状态时,固定块A的斜面A未与固定块B的斜面B接触,固定块B处于弹簧压缩变形状态时,固定块A的斜面A与固定块B的斜面B紧密接触。

微电脑切管机功能特点

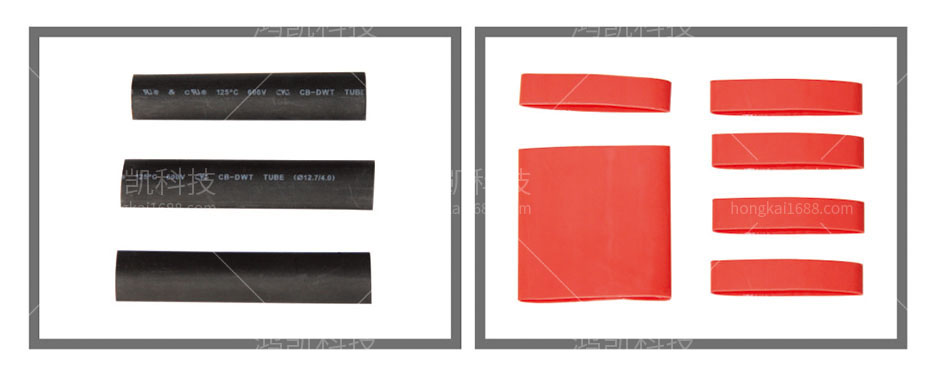

适用于热缩套管、PVC管、绝缘纸、排线、双面胶带、粘扣带、
棉纱带、拉链的裁断
采用微电脑控制,液晶屏显示,功能齐全,性能稳定
可前进送料或后退,并可手动切断
剪切效果非常好,机器品质稳定,基本无需维修

微电脑切管机技术总结

一种微电脑切管机的管材定位机构,固定板A和固定板B的上端通过基座A固定连接,固定板A和固定板B的下端通过基座B固定连接,基座A的下表面设置滑轨A,滑轨A上设置与滑轨A相配合的悬挂式滑车A,悬挂式滑车A固定连接固定块A的上端,固定块A的下端设置斜面A,电机通过连接板固定设置在基座A上,电机包含电机轴,电机轴通过联轴器与丝杆联动连接,固定板A上设置有与丝杆相配合的螺纹孔。本实用新型通过固定块A的斜面A对固定块B的斜面B挤压,使固定块B的下表面设置管材卡板能够与基座B配合,对管材定位卡紧;通过电机带动丝杆旋转控制挤压的距离,实现对不同直径管材的定位卡紧。

微电脑切管机技术参数

型号:YHK-100
动力:1/4HP
净重:34kg
裁长度:0.1-9999.9mm
裁剪宽度:1-100mm
电源:220V
尺寸:500*450*450mm
