YHK-187、250端子刀模技术背景
插头的零线和火线端的端子需要压线步骤,把端子压接在导线上,但压完后会产生一些余料,虽然人手切割掉,影响了工作效率,而且这个过程容易出现操作人员的手被机械打到的意外,比较危险。因此如何提高带地线端的插头端子的压接效率成为必须解决的问题。

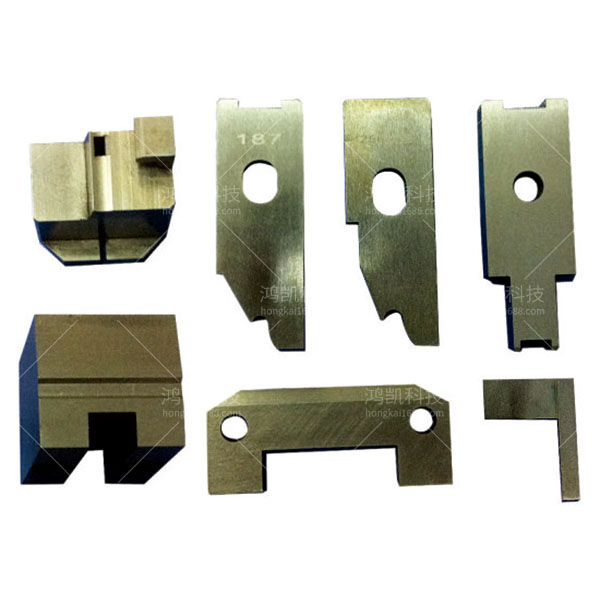

YHK-187、250端子刀模说明
本实用新型公开了一种压接端子刀模,包括固定的下刀模和可活动的上刀模,所述下刀模的上端设置有凸出压线端,所述上刀模的下端设置有凹陷压口,其中所述凸出压线端可插进凹陷压口中,所述凸出压线端的上端设置有凹陷弧状的弧形压线口,所述凹陷压口的上端设置有M字状压线口,所述弧形压线口的位置与M字状压线口的位置相对应,所述凹陷压口的后端设置有刀刃;该刀模工装通过合理的结构改良,在降低报废率节省成本的同时也减轻了员工的劳动强度,省去了人工清料的时间,可定位生产中的产品,起到一定的保护作用。
YHK-187、250端子刀模技术参数
材料:钨钢/高速钢
加工方式:精磨、电镀、慢走丝
适用机械:全自动端子机
表面标记:激光打印
