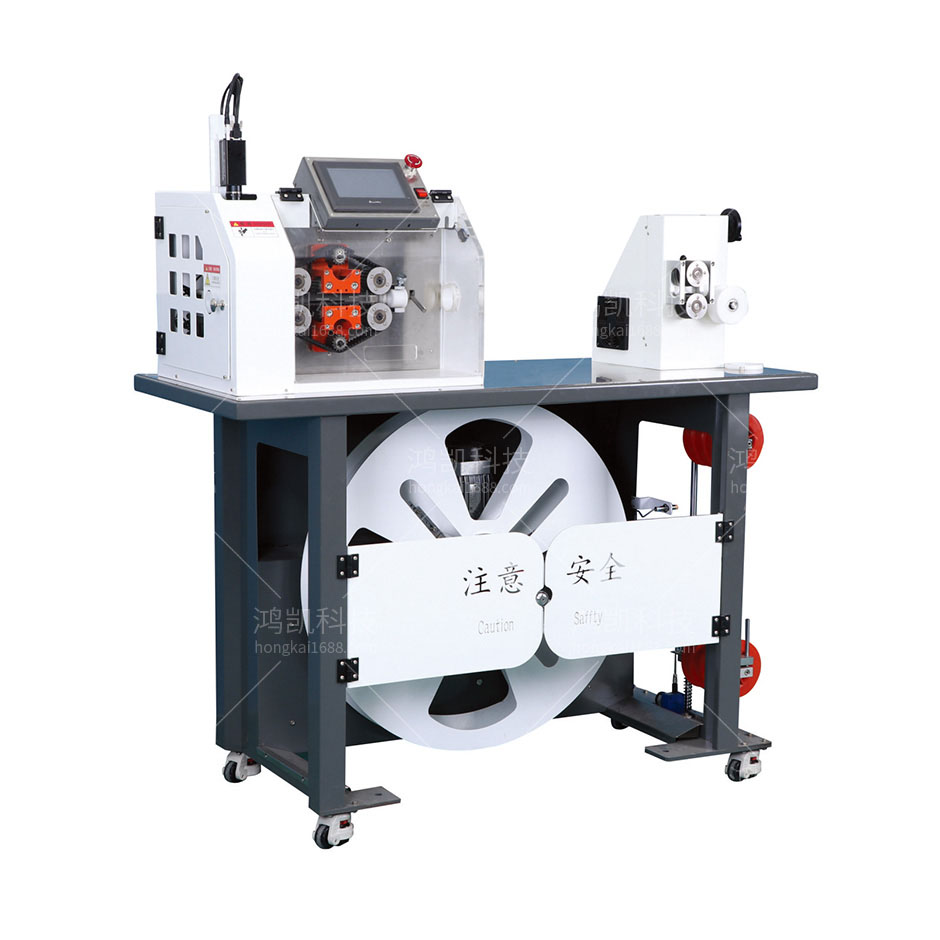

YHK-252全自动波纹管一体机

全自动波纹管一体机背景技术：

波纹管是一种常用的管道，现有的对波纹管的加工工序一般是采用人工完成，工作效率较低，同时成品的质量参差不齐，质量难以保障，市面上亦有少许加工波纹管的机器，但是现有的机器一般结构都较复杂，切加工出的波纹管的切面质量较差，为此本发明提供一种结构完善、自动化程度高、精度高的全自动波纹管一体机。

全自动波纹管一体机技术特征：

一种全自动波纹管一体机，其特征在于包括：

机架，机架上设置有放料装置，用于储存并往外输送波纹管，并控制波纹管的放料速度；

送料装置，与放料装置对接，设置在机架上，用于驱动波纹管往前移动，并控制波纹管处于自然状态；

长度测量装置，设置在机架上，用于对经过的波纹管的长度进行测量；

切断装置，设置在机架上，与长度测量装置连接，用于将波纹管按设定尺寸切断。

全自动波纹管一体机功能特点

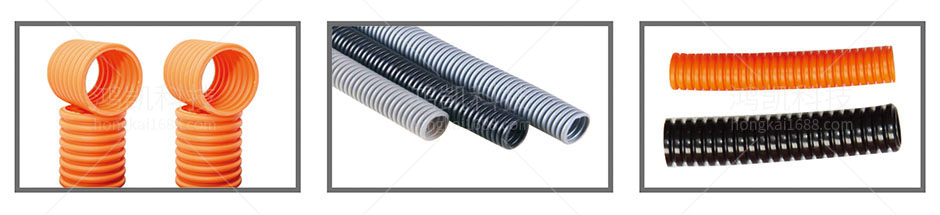

本机用于圆形塑料软管，波纹管的裁切
准确切割波峰波谷，具备剖开功能
伺服电机+步进电机控制，精准送料
旋转刀切割方式，切口更加平整

全自动波纹管一体机技术总结

本发明公开了一种全自动波纹管一体机，包括：机架，机架上设置有放料装置，用于储存并往外输送波纹管，并控制波纹管的放料速度；送料装置，与放料装置对接，设置在机架上，用于驱动波纹管往前移动，并控制波纹管处于自然状态；长度测量装置，设置在机架上，用于对经过的波纹管的长度进行测量；切断装置，设置在机架上，与长度测量装置连接，用于将波纹管按设定尺寸切断。采用上述结构的本发明可以实现对波纹管的平稳放料、送料、自动检测经过的波纹管的长度、按设定尺寸将波纹管切断，工作效率极高，精度较高。可见本发明结构简单实用，效果显著。

全自动波纹管一体机技术参数

裁切直径：4mm-30mm
剪切长度：0.1-9999.9mm
剪切精度：±0.1mm
控制系统：PLC
电源：220V50/60Hz
重量：190kg
尺寸：1770*660*1550mm
