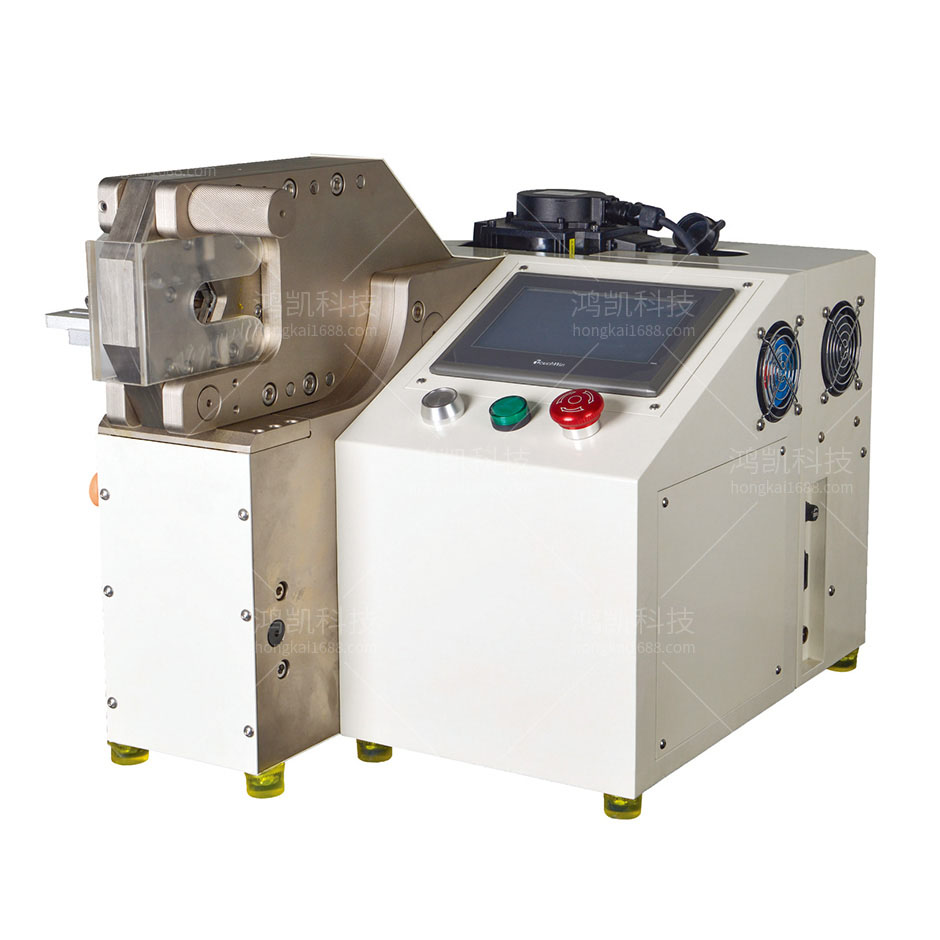

YHK--15TB伺服六方免换模压接机

伺服六方免换模压接机背景技术：

压接机是电力行业在线路基本建设施工和线路维修中进行导线接续压接的必要工具，目前，传统配电系统以及信号系统的导线压接中，根据导线规格不同，压接机的模具需要更换，大大浪费了时间和精力，同时因压接模具规格较多，携带不方便，另外现有技术中德国有压接尺寸可调的压接机，但是是通过齿轮系来调节调节机构的传动比，结构复杂，加工困难，同时还占用较大的空间。

伺服六方免换模压接机技术要素：

本实用新型的目的在于提供一种伺服六方免换模压接机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案一种伺服六方免换模压接机，包括工作台、仓门、数控台、压接机构、第一定模、连接螺栓、第二定模、六方槽、动模块、液压驱动缸、油箱、连通管、控油阀、编码器、加工件固定座、扭转电机、电源指示灯、压速调节旋钮和编码器触控屏，所述工作台前侧壁设置有仓门，所述工作台上侧设置有数控台，数控台左侧设置有压接机构，所述压接机构由第一定模、连接螺栓和第二定模组成，第一定模固定在数控台左侧壁，且第二定模通过连接螺栓与第一定模连接，所述第一定模和第二定模之间设置有六方槽，六方槽内设置有动模块，且动模块位于第一定模内侧，所述动模块右端设置在液压驱动缸内，液压驱动缸设置在数控台内，所述液压驱动缸右侧设置有油箱，且油箱与液压驱动缸之间通过连通管连通，所述连通管上设置有控油阀，且控油阀与编码器连接，编码器位于油箱上侧，所述压接机构后侧设置有加工件固定座，加工件固定座后侧设置有扭转电机，所述数控台上侧壁设置有电源指示灯、压速调节旋钮和编码器触控屏，且编码器触控屏位于电源指示灯和压速调节旋钮左侧。

伺服六方免换模压接机功能特点

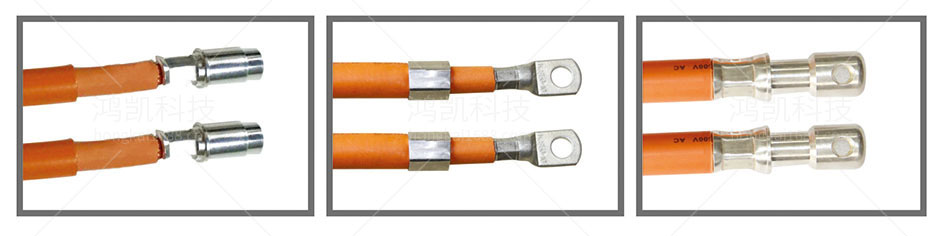

本机主要针对大平方管状端子的压接；
工业级控制芯片配合高精度伺服驱动，使得机器能够稳定运行；
PLC控制系统，瞬间变换不同端子的压接范围，触摸屏操作方式；
压接头可以完全打开，适合中间接续或大平方端子的压接；

伺服六方免换模压接机技术总结

本实用新型公开了一种伺服六方免换模压接机，包括工作台、仓门、数控台、压接机构、第一定模、连接螺栓、第二定模、六方槽、动模块、液压驱动缸、油箱、连通管、控油阀、编码器、加工件固定座、扭转电机、电源指示灯、压速调节旋钮和编码器触控屏。该装置设置有六方槽和动模块，且六方槽是由第一定模和第二定模组合而成的，六方槽内能够放置形状各异的导线，在对导线进行压接时无需换模，且动模块在六方槽内随意伸缩，在伸缩的过程中动模块即可与六方槽内壁之间组成不同压接形状的放置槽，便于一些内径较小的导线压接，提高了该装置导线压接的工作效率。

伺服六方免换模压接机技术参数

型号：YHK-15T-B
线径范围：2.5-35mm²
压力：150KN
行程：24mm
压接宽度：6/7/8mm
重量：80KG
尺寸：530*370*300mm
电源：220V50Hz
1800W
