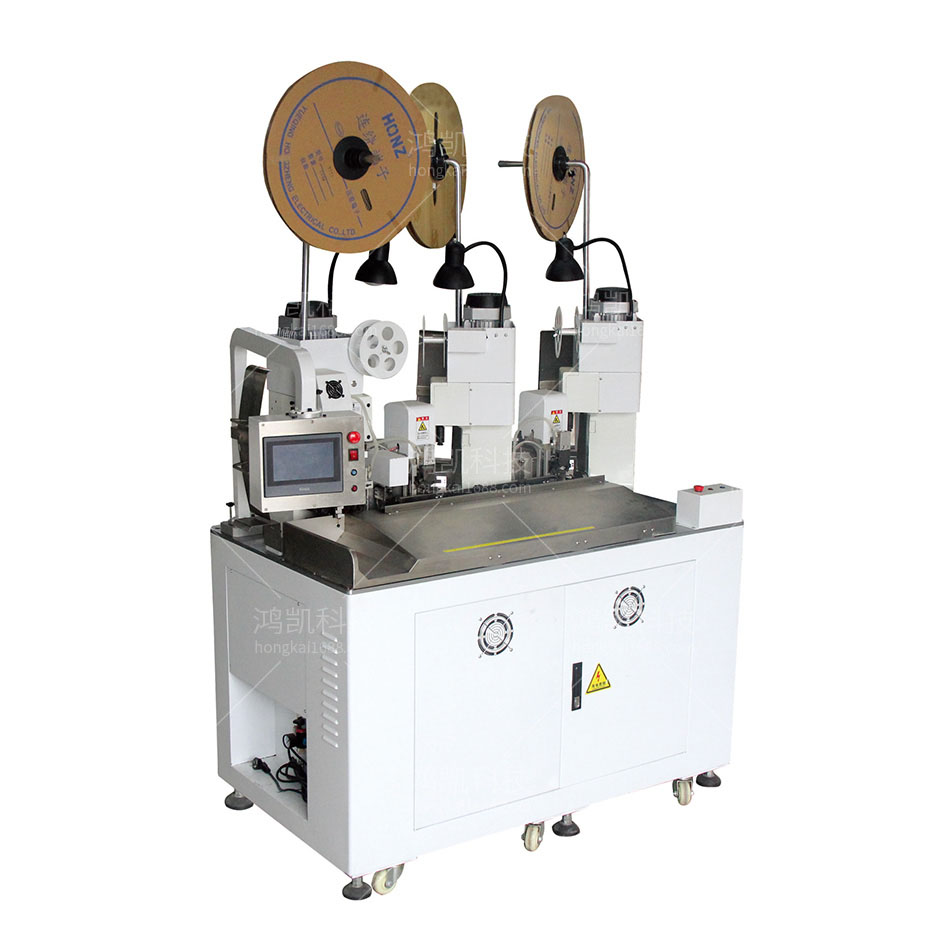

全自动双线合压三端子铆接机介绍
全自动双线合压三端子铆接机背景技术
目前常见的铆接机多数为半自动设备,自动化的程度并不高,即浪费人力,又耗费工时,且铆接机不具备零件装配功能,从组装到铆接需要多到加工工序,所以需要将组装和铆接融为一体的自动化设备,自动为装配好的零件进行铆压。
全自动双线合压三端子铆接机目的是为了克服现有技术的不足而提供一种用于全自动装配铆接机的,实现自动装配为零件进行连续铆压的自动装置。
为达到上述目的,全自动双线合压三端子铆接机采用的技术方案是:一种用于全自动装配铆接机的铆压装置,包括铆压驱动装置、铆压头、铆压垫板和铆压安装座;所述铆压安装座的上部设置有铆压驱动装置,所述铆压驱动装置的下端设置有铆压头,铆压安装座的下部与铆压头对应的位置上设置有铆压垫板。
优选的,所述铆压头进行铆压的面的外圆周部均匀分布有6个尖齿,中心设有弹性脱料杆。
优选的,所述铆压安装座的形状为C形。
由于上述技术方案的运用,全自动双线合压三端子铆接机与现有技术相比具有下列优点:
全自动双线合压三端子铆接机方案的一种用于全自动装配铆接机的铆压装置,可自行完成连续铆接动作,实现机台自动化,提高生产效率,节省人员操作的工序环节,节约生产成本。
全自动双线合压三端子铆接机功能特点

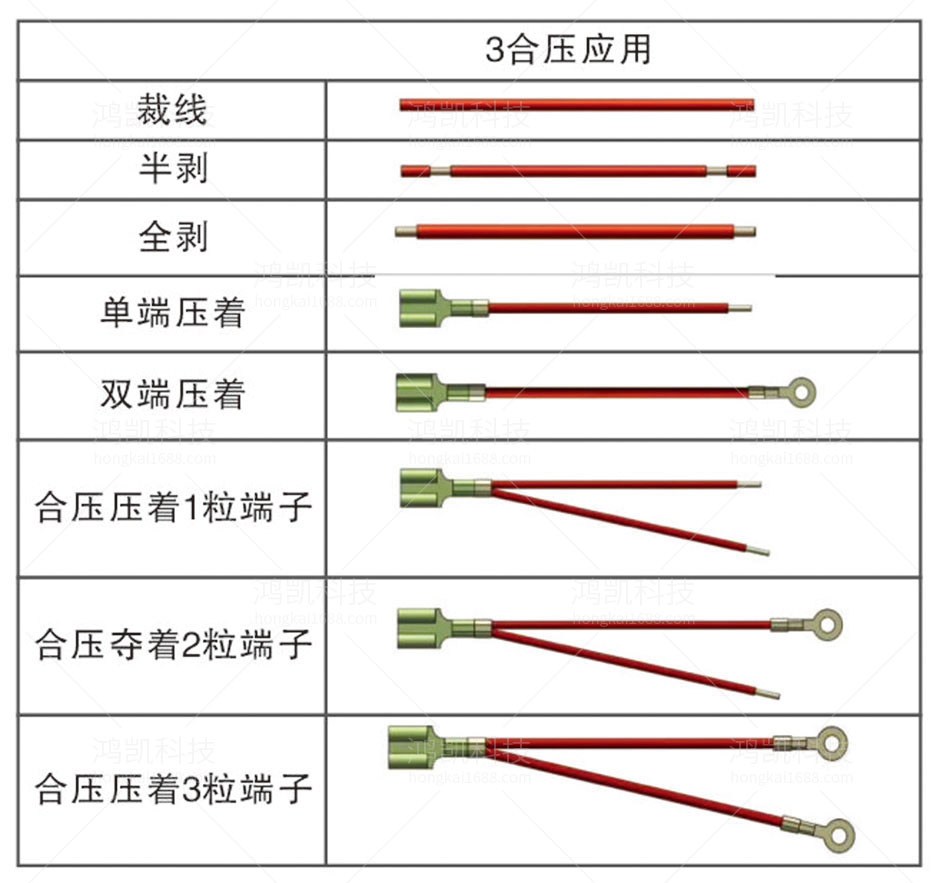

头合并压接端子,一头分别压接端子

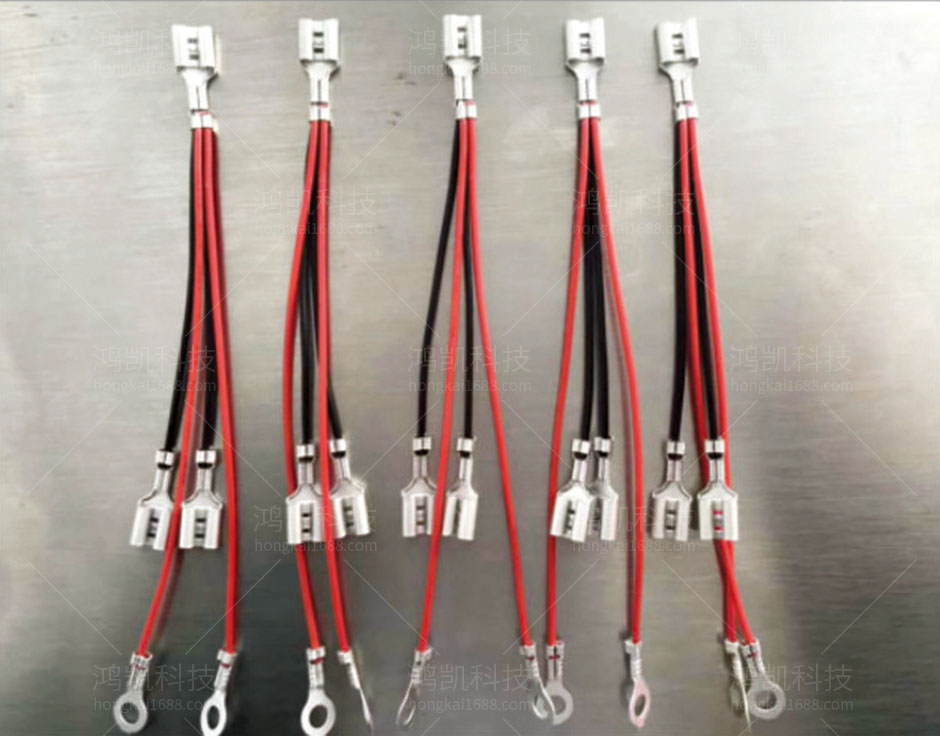

多线合压,适应不同需求
高端伺服动力驱动,性能更优异
全自动双线合压三端子铆接机技术参数
款型:双线压三端四线压五端
适用线材:AWG16-28#
适用端子:普通横式、直式连饶端子
适用模具:OTP横模、直模
外形尺寸:1400×1300×2000mm
重量:约420Kg
加工线长:50mm-999mm
加工效率:约4000PCS/h(100mm以内)
裁线公差:约总长0.2%以下
剥皮长度:0-10mm
工作电压:AC220V50HZ
工作气压:0.4~0.6MPa
额定功率:2.5Kw
