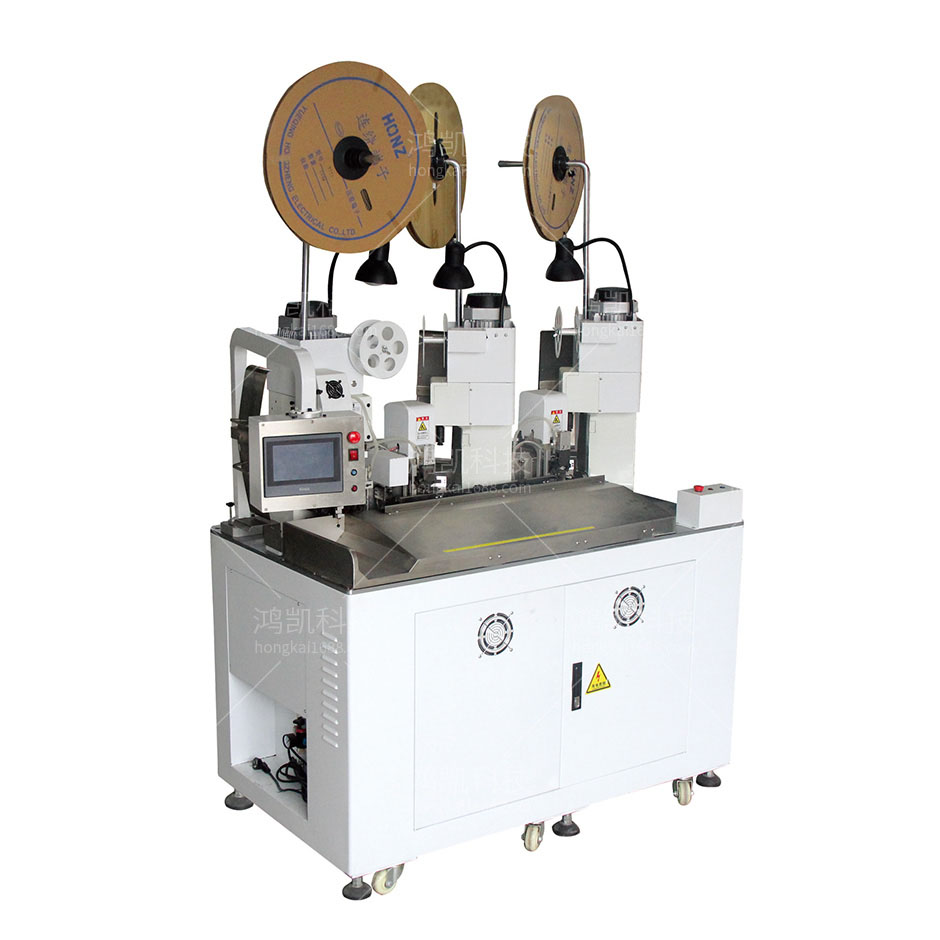

全自动双线合压两端子铆接机介绍
全自动双线合压两端子铆接机背景技术

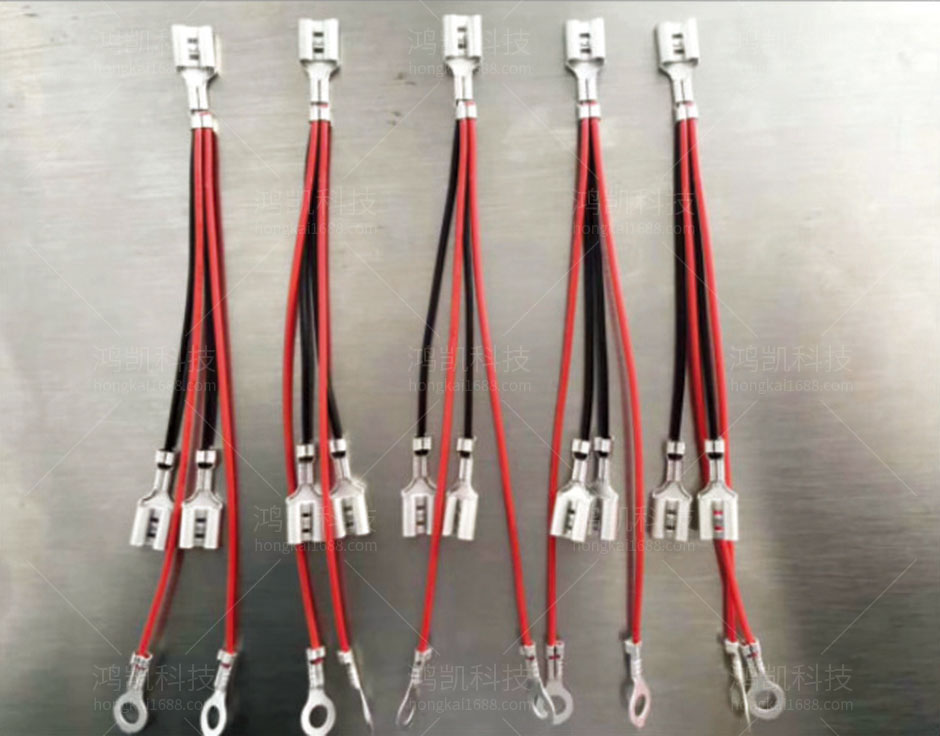

目前需要生产这样一种结构的线束,由两种相同或不相同规格大小电线加工在一起形成,其第一根电线的一端第二根电线的一端并在一起后通过一个端子压着机实现端子导接,最后第一根电线和第二根电线剩下的另一端各自铆接上端子。
人们一般采用手工的方式生产上述线束,但该生产方式不但生产效率低,而且人工成本较高、工人的劳动强度较强。
全自动双线合压两端子铆接机功能特点

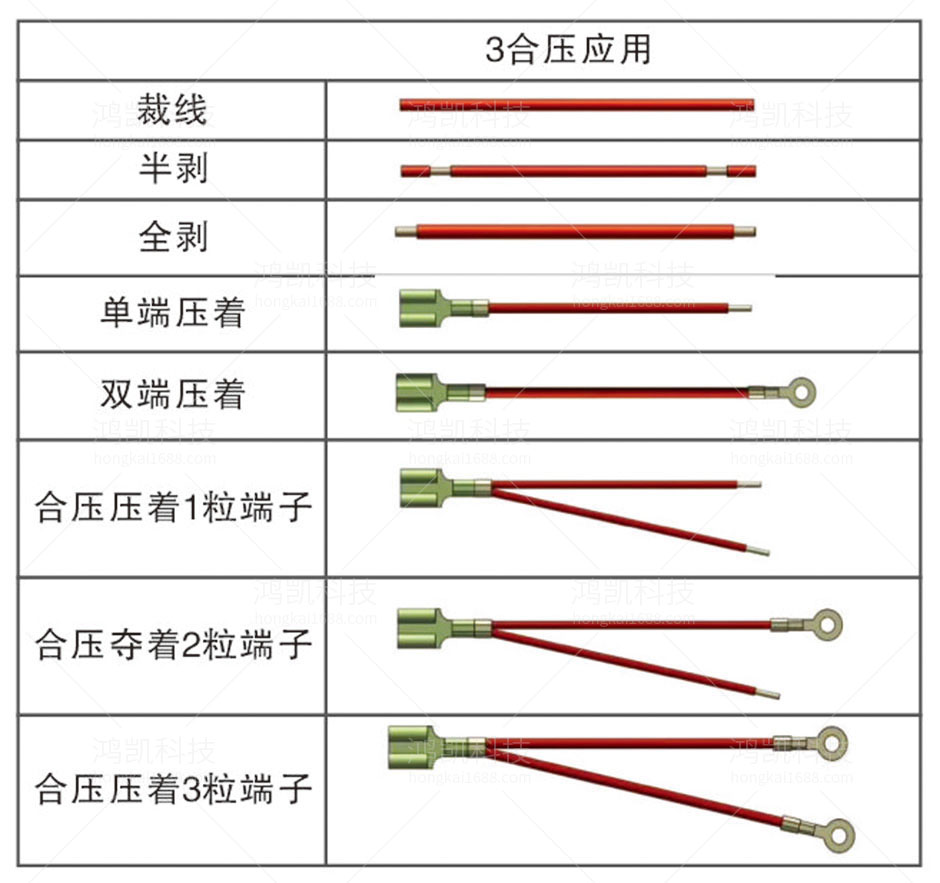

头合并压接端子,一头分别压接端子
多线合压,适应不同需求
高端伺服动力驱动,性能更优异
全自动双线合压两端子铆接机技术参数
款型:双线压两端双线压三端四线压五端
适用线材:AWG16-28#
适用端子:普通横式、直式连饶端子
适用模具:OTP横模、直模
外形尺寸:1200×800×2000mm
重量:约350Kg
加工线长:50mm-999mm
加工效率:约4000PcS/h(100mm以内)
裁线公差:约总长0.2%以下
剥皮长度:0-10mm
工作电压:AC220V50HZ
工作气压:0.4~0.6MPa
额定功率:2.3Kw
