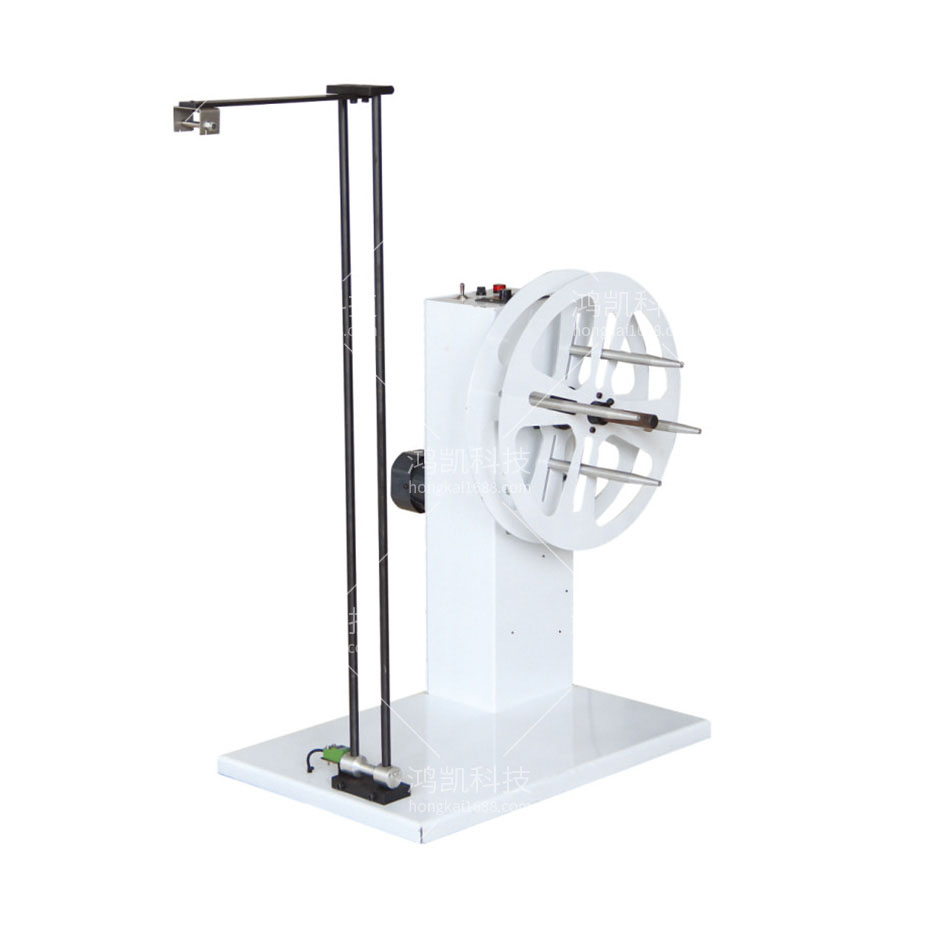

YHK-300自动送线机

自动送线机背景技术：

随着电子科技的不断发展，集成式电路技术的不断完善，排线越来越多的被应用于各行各业。在排线制作时需要对排线内的线束进行传输，当上游的线束传送不及时时，容易发生线束拉扯过紧，可能会引起线束断裂，当上游的传输过慢时，线束容易弯曲，加工成型后的排线内部导线容易接触，引起导线质量问题。这两种现象都严重影响着生产的排线的质量。

自动送线机技术特征：

1、一种自动送线机，其特征在于：包括控制箱、支架、底座、传感器一、传感器二和传感器三，所述控制箱与所述底座连接，所述支架与所述底座连接，所述传感器一、传感器二和所述传感器三分别位于所述支架底端，且与所述底座连接，所述控制箱包括控制器一、控制器二、控制器三、电源开关一、电源开关二、电源开关三、旋转轮一、旋转轮二、旋转轮三和机箱，所述控制器一、控制器二、控制器三、电源开关一、电源开关二、电源开关三、旋转轮一、旋转轮二、旋转轮三分别与所述机箱连接。

2、根据要求1所述的一种自动送线机，其特征在于：所述支架包括导向组一、导向组二和导向组三，且所述导向组一、所述导向组二和所述导向组三分别垂直于所述底座。

3、根据要求2所述的一种自动送线机，其特征在于：所述导向组一包括压力器一、配重一、弹簧一、导杆一和导线块一，所述导杆一依次穿过所述配重一和弹簧一，与所述导线块一连接。

4、根据要求3所述的一种自动送线机，其特征在于：所述导线块一中间设有导线孔一。

5、根据要求4所述的一种自动送线机，其特征在于：所述导线孔一下端与所述传感器一接触。

6、根据要求2至5中任一一项所述的一种自动送线机，其特征在于：所述导向组一、导向组二和导向组三的结构相同，导线孔二和导线孔三下端分别与所述传感器二和所述传感器三接触。

自动送线机技术总结

本实用新型涉及一种自动送线机，包括控制箱、支架、底座、传感器一、传感器二和传感器三，所述控制箱与所述底座连接，所述支架与所述底座连接，所述传感器一、传感器二和所述传感器三分别位于所述支架底端，且与所述底座连接，所述控制箱包括控制器一、控制器二、控制器三、电源开关一、电源开关二、电源开关三、旋转轮一、旋转轮二、旋转轮三和机箱，所述控制器一、控制器二、控制器三、电源开关一、电源开关二、电源开关三、旋转轮一、旋转轮二、旋转轮三分别与所述机箱连接。该实用新型的一种自动送线机根据导线自身的松紧情况，来自动控制导线的松紧情况，避免了工作时线束过紧或者过松，引起线束传送不稳定，影响排线的质量。

自动送线机技术参数

线盘直径：350MM
线盘最小放线内径：35MM
电机转速：275R/MIN
重量：25KG
线轴承重：10KG
尺寸：700*400*800mm
电源：AC220V
功率：90W
