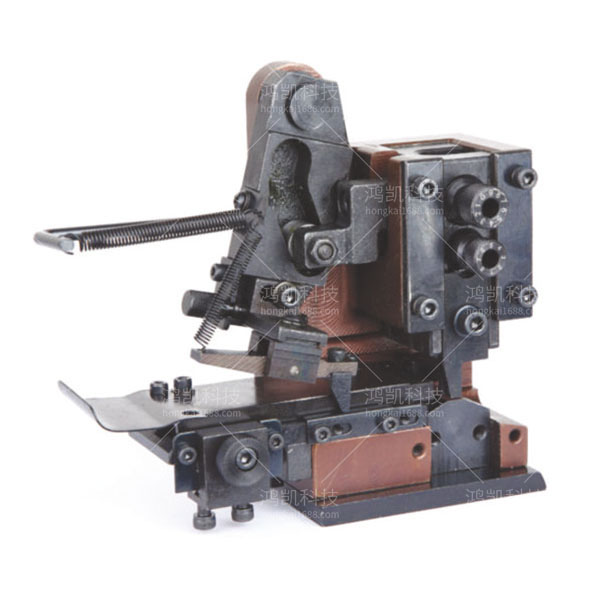

YHK-OTP横送端子模具

YHK-OTP横送端子模具介绍

YHK-OTP横送端子模具背景技术

横送端子模具在工作过程中需要经常更换端子，由于端子尾部宽度不等，需要调节送料底板的位置来适应端子压接的位置，但目前结构中端子横送端子模具中送料底板固定在底板上，在需要调节送料底板的位置时，要将横送端子模具从压接设备卸下，再将送料底板从底板上松开，调整好送料底板的大致位置后，将送料底板与底板拧紧；然后再重新将横送端子模具安装压接设备上，进行端子试压，若端子压接位置不合格，需要重新卸下横送端子模具进行调节，反复操作，直至端子压接位置正确。长期这样反复拆卸不仅浪费时间，影响工作效率，而且会影响横送端子模具的使用寿命。现用机械式横送端子模具的送料部分是组合式存在，不是以组件形式存在，设备调整不便，且横排式和竖排式的送料部分不能互用。

YHK-OTP横送端子模具内容

本实用新型要解决的是现用端子横送端子模具调整送料底板的位置时需要将横送端子模具从压接设备拆下，将送料底板从底板上松开进行调节，费时费力，工作效率低；送料部分不是以组件形式存在，设备调整不方便等技术问题。从而提供一种端子横送端子模具。

YHK-OTP横送端子模具技术总结：

本实用新型公开了一种端子横送端子模具，包括底板、压接组件、送料组件和送料底板组件，送料组件固定在压接组件上，压接组件和送料底板组件均固定在底板上。在需要调节送料底板位置时，只需将锁紧螺钉松开，调节第二螺钉即可调节送料底板在底板上的位置。方便快捷，省时省力，提高了工作效率，延长了横送端子模具的使用寿命。本实用新型中的送料组件中销轴前端的滚轮在滑块的表面运动，带动送料摆臂运动，送料爪支架在压簧和送料爪转轴的作用下带动送料爪沿着送料小定位板上的轨道运动。增加了送料结构的机动性，不需要额外的动力，且送料组件以组件形式存在，增加了整体性，方便调节。

YHK-OTP横送端子模具技术参数

重量：4.8kg
送料：Max：25mm
滑块行程：38-42mm
模刀调整：刻度钮旋转式
