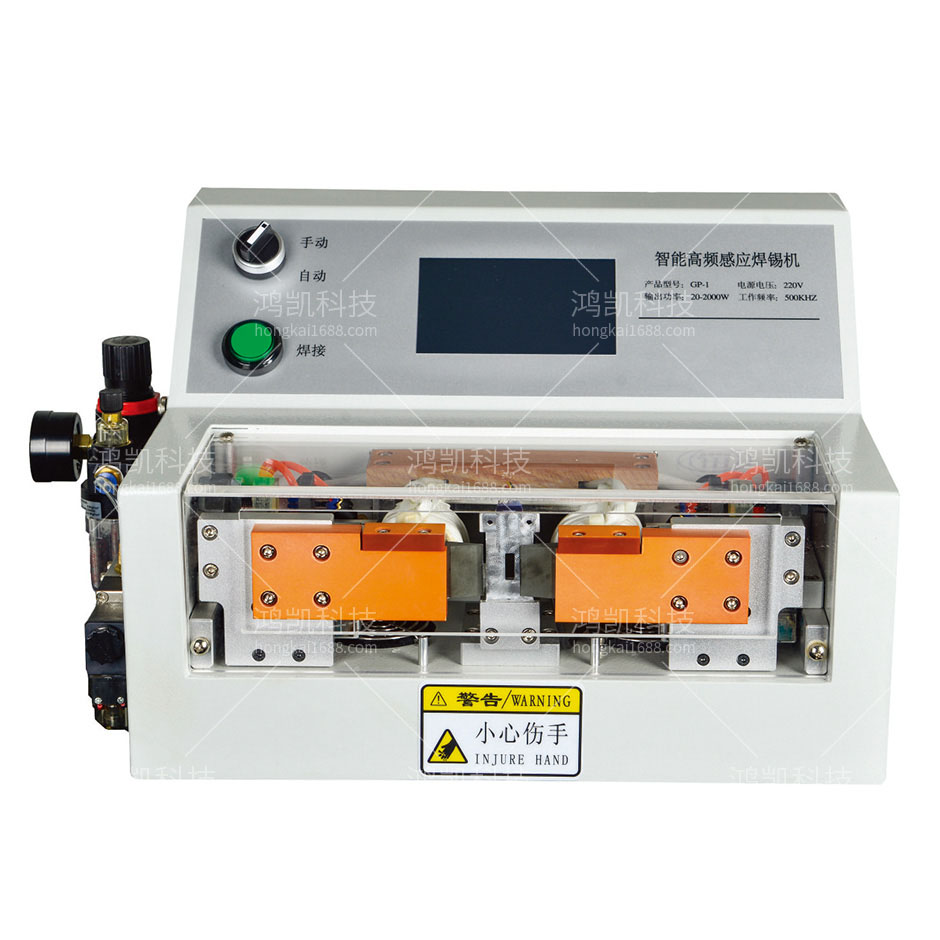

YHK-GP1高频焊接机

YHK-GP1高频焊接机介绍

YHK-GP1高频焊接机原理：

借助高频电流的集肤效应可以使高频电能量集中于焊件的表层bai，而利用邻近效应，又可控制高频电流流动路线的位置和范围。

当要求高频电流集中于焊件的某一部位时，只要将导体与焊件构成电流回路并使导体靠近焊件上的这一部位，使它们相互之间构成邻近导体，就能实现这个要求。高频焊就是根据焊件结构的具体形式和特殊要求，主要运用集肤效应和邻近效应，使焊件待焊处的表层金属得以快速加热而实现焊接。

YHK-GP1高频焊接机主要影响因素

1、高频焊接机进行高频焊接时的频率对焊接有极大的影响，因为高频频率影响到电流在钢板内部的分布性。选用频率的高低对于焊接的影响主要是焊缝热影响区的大小。

2、会合角是钢管两边部进入挤压点时的夹角。由于邻近效应的作用，当高频电流通过钢板边缘时，钢板边缘会形成预热段和熔融段（也称为过梁），这过梁段被剧烈加热时，其内部的钢水被迅速汽化并爆破喷溅出来，形成闪光，会合角的大小对于熔融段有直接的影响。

3、焊接方式，高频焊接有两种方式：接触焊和感应焊。接触焊是以一对铜电极与被焊接的钢管两边部相接触，感应电流穿透性好，高频电流的两个效应因铜电极与钢板直接接触而得到最大利用，所以接触焊的焊接效率较高而功率消耗较低。感应焊是以一匝或多匝的感应圈套在被焊的钢管外，多匝的效果好于单匝，但是多匝感应圈制作安装较为困难。

4、高频焊接时的输入功率控制很重要。功率太小时管坯坡口加热不足，达不到焊接温度，会造成虚焊，脱焊，夹焊等未焊合缺陷；功率过大时，则影响到焊接稳定性，管坯坡口面加热温度大大高于焊接所需的温度，造成严重喷溅，针孔，夹渣等缺陷，这种缺陷称为过烧性缺陷。

YHK-GP1高频焊接机功能特点

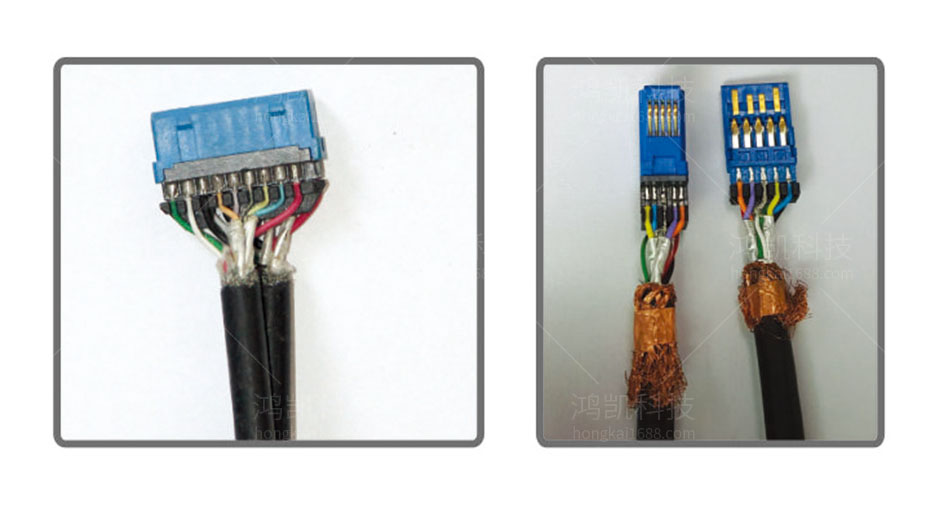

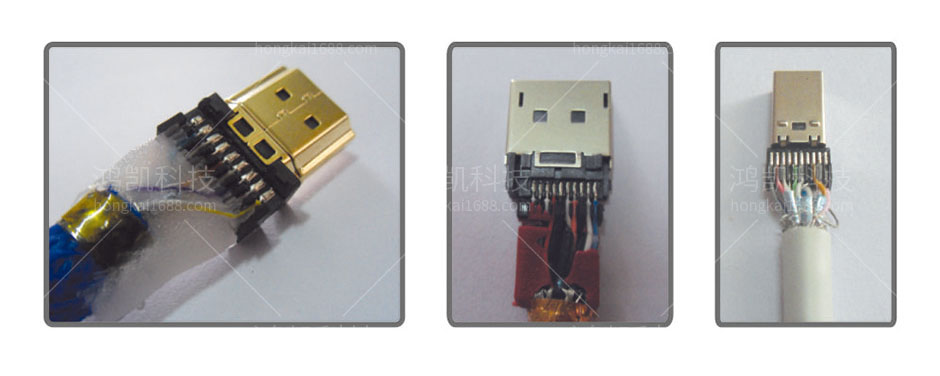

适用于HDM|、DP、MN-DP、USB3.0系列产品焊线用
操作简便、焊接速度快，每1秒内可完成一次焊接；
更换机种方便、只需换夹具；
可调频率、适用于多款不同连接器。

YHK-GP1高频焊接机技术参数

机型：YHK-GP1高频焊接机
电源：AC110或220V订制
功率：50W-800W（参考值）
空气压力：4-6kg
机械尺寸：L58XH46XK35（CM）
