两轴高速绞线机背景技术:
高速绞线机是一种用于绞合缆线的设备,包括床身、主动轴、收线装置和绞线框,绞线框与主动轴固定,绞线框可在床身上转动,绞线框在转动的过程中环绕收线装置。绞线框在转动过程中带动缆线转动,使至少2条缆线相互环绕绞合,实现绞合缆线的功能。
高速绞线机的运行速度较高,部分机型绞线框的转速可达到2500转/分钟。为了方便对收线装置进行操作,绞线框通常被设置在离转动中心较远的位置,使收线装置处的可活动空间增大,从而能更方便的在收线装置上取线和绕线。但当绞线框高速转动时,绞线框受到的向心力较大,使绞线框容易变形弯曲,在多次使用后,绞线框容易产生较大的疲劳损耗,严重的影响了绞线框的使用寿命,绞线框的使用寿命也成为了高速绞线机设计最高运行转速的瓶颈。故现有技术中存在绞线框使用寿命较差的问题。
两轴高速绞线机技术要素:
为了克服现有技术的上述缺点,本实用新型的目的是提供一种两轴高速绞线机,具有绞线框使用寿命较高的优点。
本实用新型解决其技术问题所采用的技术方案是:
一种两轴高速绞线机,包括床身、绞线框和收线装置,所述收线装置安装于床身上,所述床身转动连接有转动盘,所述转动盘沿转动盘的径向滑动连接有连接块,所述连接块与绞线框固定连接,所述绞线框绕收线装置转动,所述转动盘沿转动盘的径向滑动连接有驱动块,所述连接块与驱动块在转动盘上的滑动方向相同,所述驱动块的质量大于连接块与绞线框的总质量,所述转动盘的旋转中心位于连接块与驱动块之间,所述驱动块与连接块之间设有连接杆,所述连接杆两端分别与驱动块和连接块固定连接,所述连接块设有驱使连接块向远离转动盘中心移动的弹性件。
两轴高速绞线机技术总结
本实用新型公开了涉及绞线机技术领域的一种两轴高速绞线机,解决了存在绞线框使用寿命较差的问题。其技术要点为:包括床身、绞线框和收线装置,床身转动连接有转动盘,转动盘滑动连接有连接块,连接块与绞线框固定连接,转动盘滑动连接有驱动块,连接块与驱动块在转动盘上的滑动方向相同,驱动块的质量大于连接块与绞线框的总质量,转动盘的旋转中心位于连接块与驱动块之间,驱动块与连接块之间设有连接杆,连接杆两端分别与驱动块和连接块固定连接,连接块设有驱使连接块向远离转动盘中心移动的弹性件。转速越高绞线框越靠近旋转轴心,有效的控制绞线框受到的向心力,从而进一步缓解绞线框的疲劳损耗,提高绞线框的使用寿命。
两轴高速绞线机功能特点

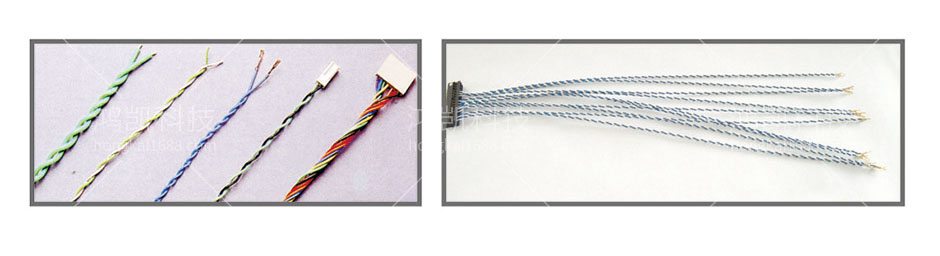

专用于电子线绞线用,出力均匀,品质稳定。可同时绞1-5组电子线
绞线速度和时间可根据客户要求作调整,并可设定正反转。
绞线数量呆自行计数。操作简单,不易故障。
两轴高速绞线机技术参数

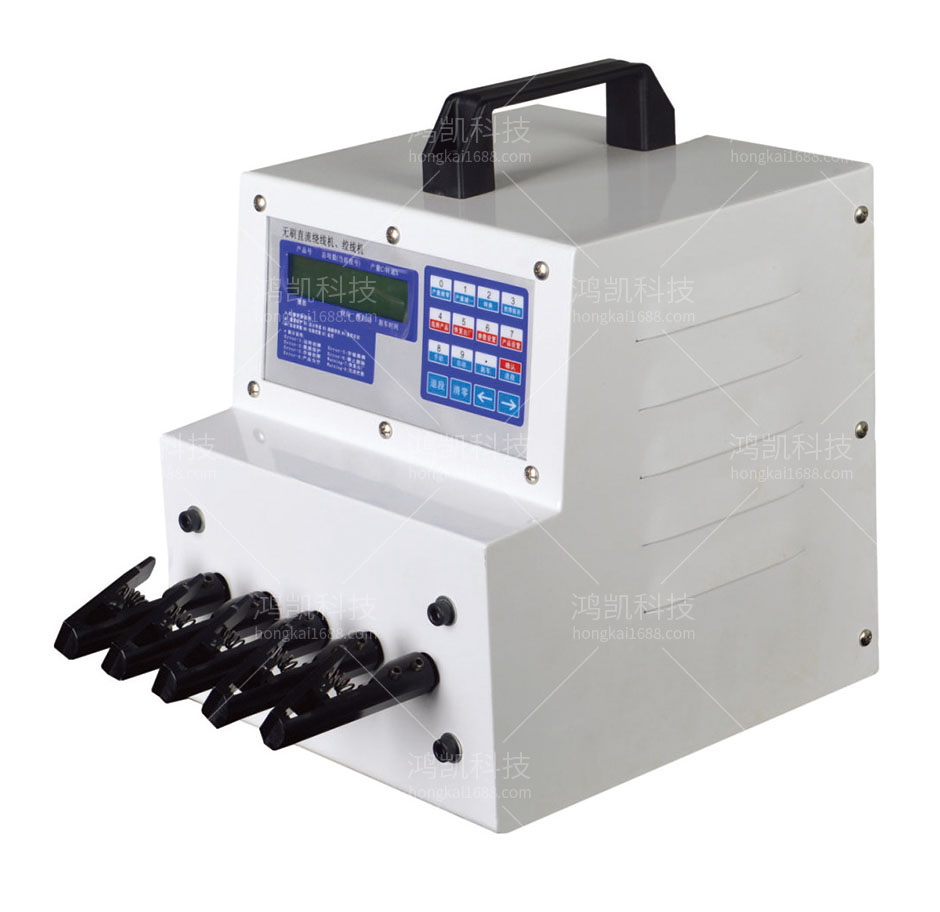

机型:YHK-02两轴
功率:120W
重量:9kg
体积:300x220x310mm
电压:AV220V
