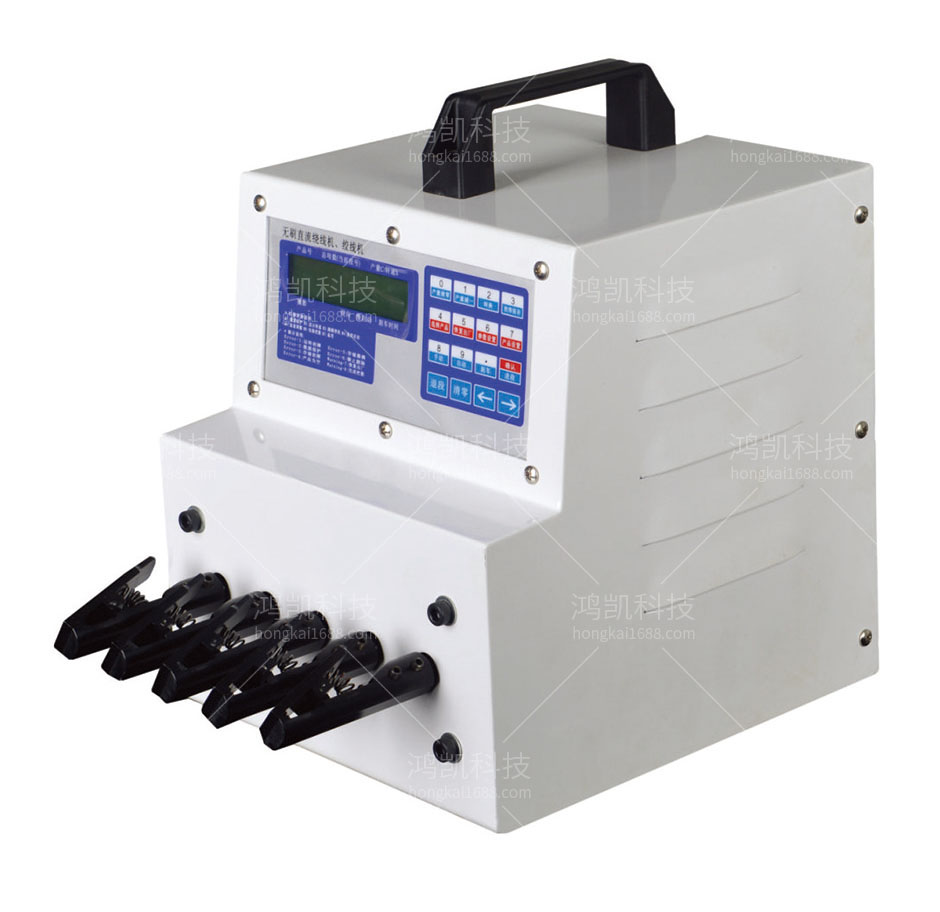

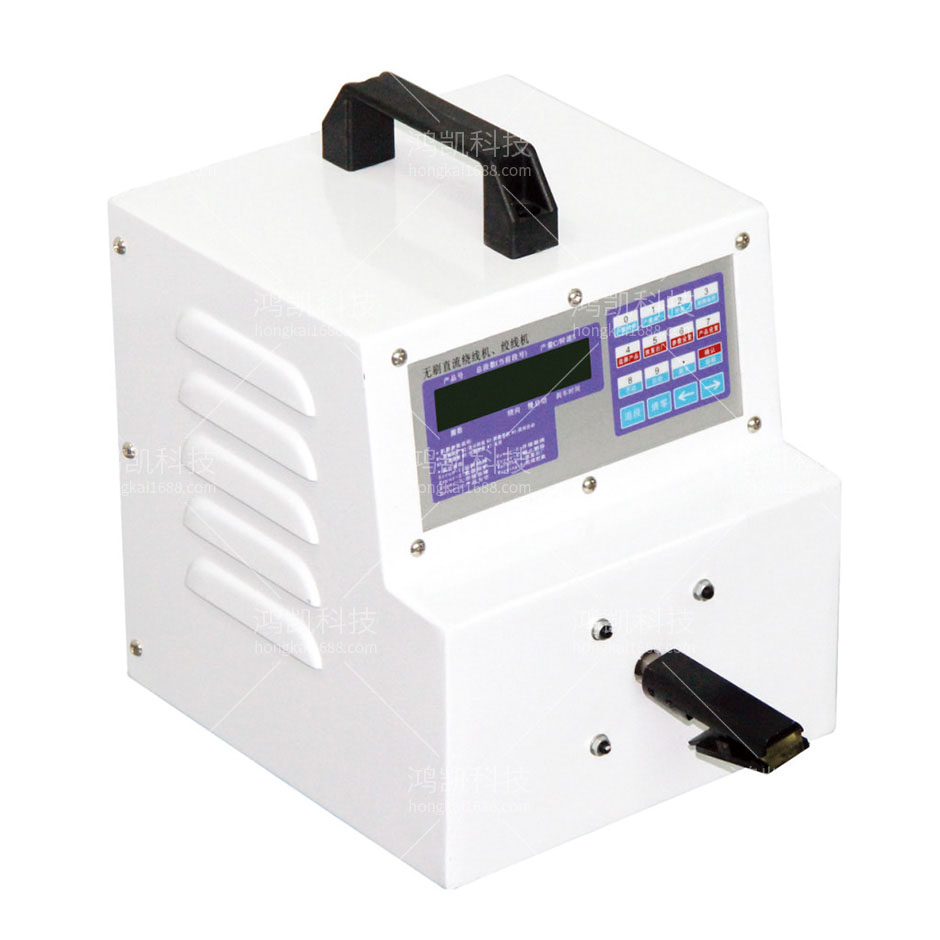

五轴高速绞线机介绍
五轴高速绞线机技术特征:
1、一种五轴高速绞线机,包括床身、绞线框和收线装置,所述收线装置安装于床身上,其特征在于:所述床身转动连接有转动盘,所述转动盘沿转动盘的径向滑动连接有连接块,所述连接块与绞线框固定连接,所述绞线框绕收线装置转动,所述转动盘沿转动盘的径向滑动连接有驱动块,所述连接块与驱动块在转动盘上的滑动方向相同,所述驱动块的质量大于连接块与绞线框的总质量,所述转动盘的旋转中心位于连接块与驱动块之间,所述驱动块与连接块之间设有连接杆,所述连接杆两端分别与驱动块和连接块固定连接,所述连接块设有驱使连接块向远离转动盘中心移动的弹性件。
2、根据要求1所述的五轴高速绞线机,其特征在于:所述转动盘总共设置2个,2个所述转动盘分别位于绞线框的两端处。
3、根据要求2所述的五轴高速绞线机,其特征在于:所述绞线框总共设置2个,2个所述绞线框以转动盘的旋转轴心为中心对称设置,每个所述转动盘上的连接块、驱动块和连接杆均设置2个,所述转动盘的旋转轴心位于相同转动盘上的2个连接块之间,所述转动盘转动连接有同步齿轮,所述驱动块固定连接有驱动齿条,所述连接块固定连接有连接齿条,所述同步齿轮同时与位于转动盘旋转轴心同一侧的驱动齿条和连接齿条啮合,所述驱动齿条与连接齿条相对设置。
4、根据要求3所述的五轴高速绞线机,其特征在于:相同所述转动盘上的2个驱动块以转动盘的旋转轴心为中心对称设置。
5、根据要求3所述的五轴高速绞线机,其特征在于:所述弹性件为两端分别与位于转动盘旋转轴心同一侧的驱动块和连接块固定连接,驱动块与转动盘旋转轴心的距离大于连接块与转动盘旋转轴心的距离。
6、根据要求1所述的五轴高速绞线机,其特征在于:所述绞线框与连接块之间设有加强板,所述加强板分别与绞线框和连接块固定连接。
五轴高速绞线机功能特点
专用于电子线绞线用,出力均匀,品质稳定。可同时绞1-5组电子线
绞线速度和时间可根据客户要求作调整,并可设定正反转。
绞线数量呆自行计数。操作简单,不易故障。
五轴高速绞线机技术参数
机型:HK-05五轴
功率:120W
重量:11kg
体积:300x220x310mm
电压:AV220V
