自动送线机背景技术
在进行线材加工时,需要送线设备和外部的定尺剥皮切断加工机器配合工作,由于线滚都是盘卷状态,虽然现在已经普遍采用机械半自动送线装置,但为了节省成本,大多直接将线轴放置在地面进行操作,这样容易造成打卷,而且由于送线时引力无法保持一致,导致了对线材定尺剥皮切断加工时的不确定性,并且由于线滚的尺寸不一,型号大小不同,多数的送线机器还无法实现对线滚传动的通用性。
自动送线机技术方案
针对上述技术中存在的不足之处,本实用新型提供一种操作简便、成本低廉、准确高效、通用性强的配合进行线材定尺剥皮切断加工的自动送线机
本实用新型具有操作方便、成本低廉、灵活通用、准确高效等优点,线滚直接放在自动送线机上与外部的加工机器配合,去除了人工操作带来的失误;箱架上设有阶梯卡槽,可以根据线滚的直径大小,把滚筒调整放在不同的卡槽上,在驱动轴上又灵活安装着定位筒,可以根据线滚的不同高度操作使用,这样,本实用新型对不同型号的线滚具有了强大的通用性;在走线轨道部分安装了光感应划片和光电传感器,可以通过控制电机的运作控制走线的节奏,使走线和外部定尺剥皮切断加工机器精准配合,不会造成浪费,极大地提高了工作效率。
自动送线机功能特点

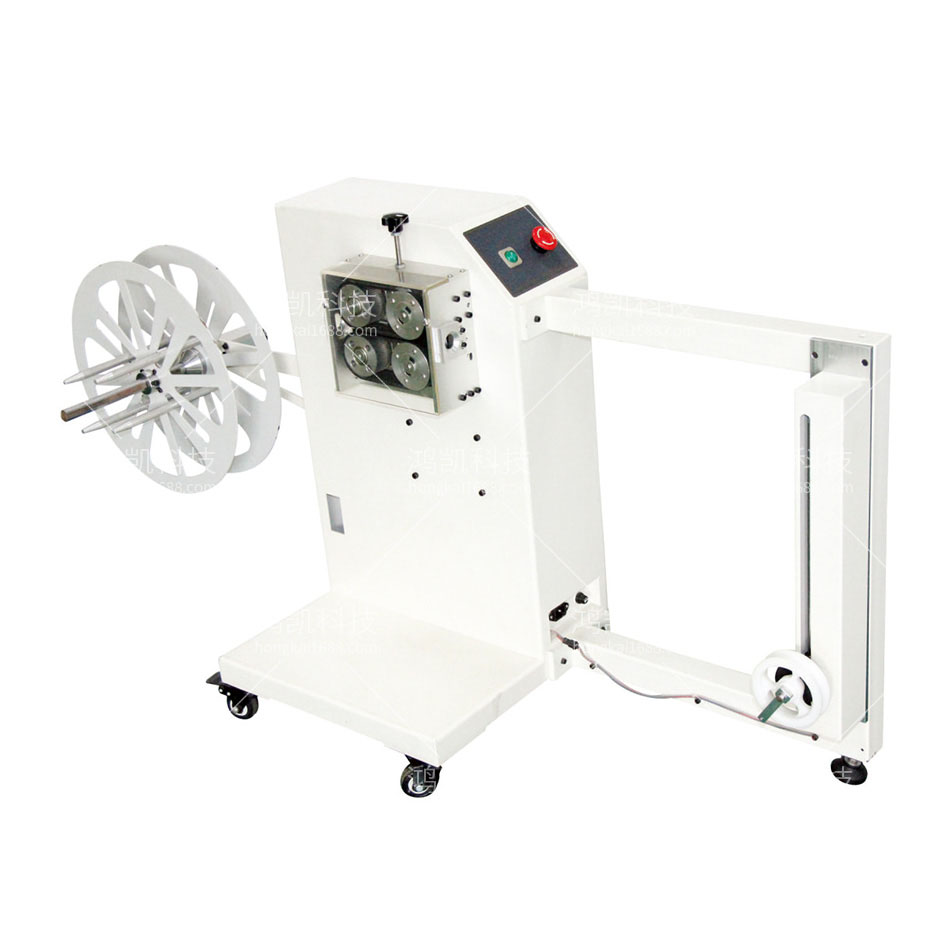

YHK-920是一台立式轮轴电动送线机,用于承重达50kg以内的线轴送线,并给下游的线缆加工机器提供持续的张力。与剥线机配合可侦测有无线材、自动送线及停止,使线材稳定输送(本机有自动调速功能);可另加装整线装置,消除线材本身的弯曲现象,提高加工精度。最大输送速度为3(MSec),在高速效率下使剥线加工达到最佳效能。
自动送线机技术参数
最大功率:200W
送线方式:线轴送线
卷轴直径:300-500mm
电缆卷轴宽度:250mm
电缆卷轴重量:40kg
尺寸:450X440x800mm
重量:50kg
电源:AC220V,50/60Hz
