YHK-910自动送线机

自动送线机背景技术：

随着电子科技的不断发展，集成式电路技术的不断完善，排线越来越多的被应用于各行各业。在排线制作时需要对排线内的线束进行传输，当上游的线束传送不及时时，容易发生线束拉扯过紧，可能会引起线束断裂，当上游的传输过慢时，线束容易弯曲，加工成型后的排线内部导线容易接触，引起导线质量问题。这两种现象都严重影响着生产的排线的质量。

自动送线机技术特征：

一种自动送线机，其特征在于：包括控制箱、支架、底座、传感器一、传感器二和传感器三，所述控制箱与所述底座连接，所述支架与所述底座连接，所述传感器一、传感器二和所述传感器三分别位于所述支架底端，且与所述底座连接，所述控制箱包括控制器一、控制器二、控制器三、电源开关一、电源开关二、电源开关三、旋转轮一、旋转轮二、旋转轮三和机箱，所述控制器一、控制器二、控制器三、电源开关一、电源开关二、电源开关三、旋转轮一、旋转轮二、旋转轮三分别与所述机箱连接。

自动送线机功能特点

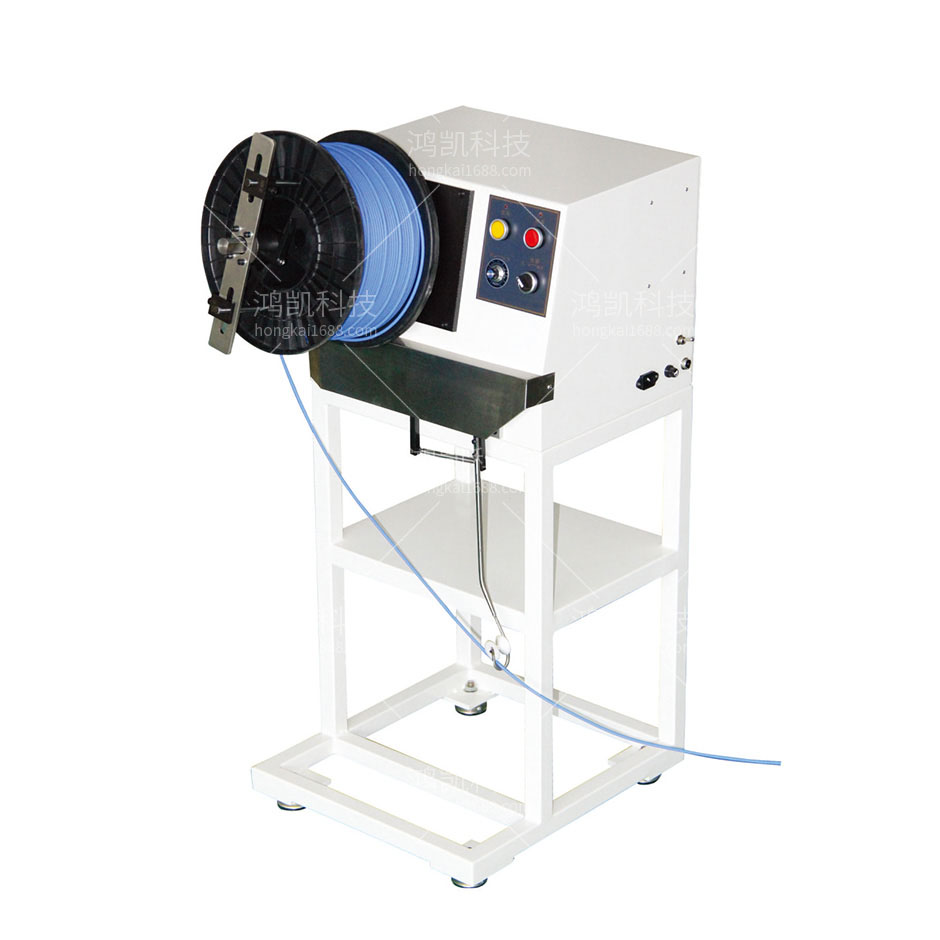

HK-910自动送线机用于各种电缆的持续无张力的送线，根据一个由摆臂激活的电子控制的系统，送线率自动调节至任何机器的实际要求（如切剥机器），其摆臂保证了无压力和张力的送线，独立的送线系统容易整合进任意一个加工产线中去。操作简单，使用方便。

自动送线机技术总结

本实用新型涉及一种自动送线机，包括控制箱、支架、底座、传感器一、传感器二和传感器三，所述控制箱与所述底座连接，所述支架与所述底座连接，所述传感器一、传感器二和所述传感器三分别位于所述支架底端，且与所述底座连接，所述控制箱包括控制器一、控制器二、控制器三、电源开关一、电源开关二、电源开关三、旋转轮一、旋转轮二、旋转轮三和机箱，所述控制器一、控制器二、控制器三、电源开关一、电源开关二、电源开关三、旋转轮一、旋转轮二、旋转轮三分别与所述机箱连接。该实用新型的一种自动送线机根据导线自身的松紧情况，来自动控制导线的松紧情况，避免了工作时线束过紧或者过松，引起线束传送不稳定，影响排线的质量。

自动送线机技术参数

最大功率：220W
送线方式：线轴送线
卷轴直径：300-500mm
电缆卷轴宽度：250mm
电缆卷轴重量：40kG
尺寸：460x630x980mm
重量：51kg
电源：AC220V，5060Hz
