当前位置:首页 > 产品中心 > 新能源线缆加工设备 > YHK-9850全自动大平方旋转剥皮裁线机

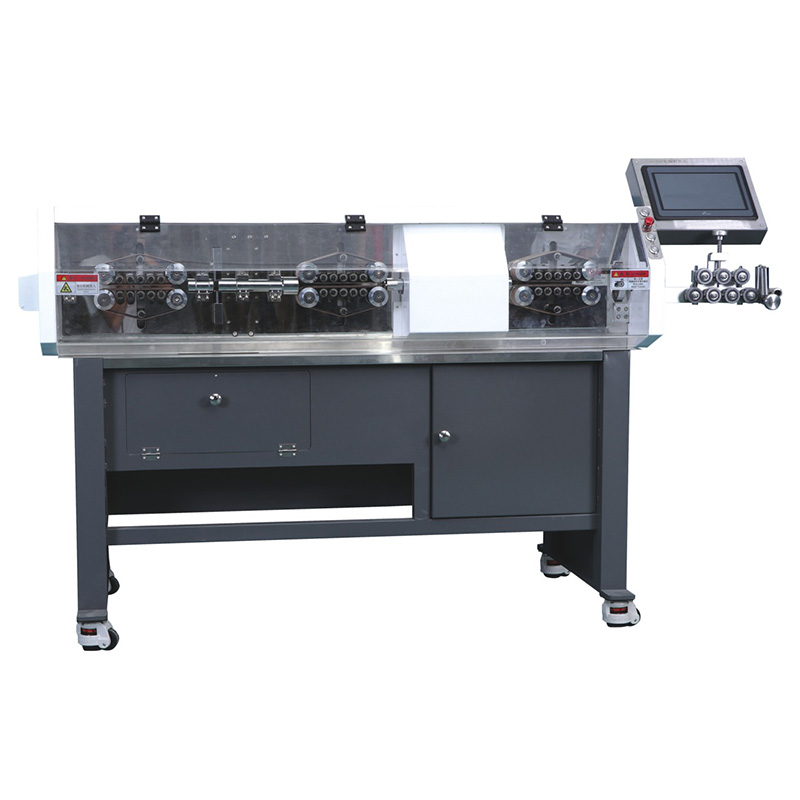

YHK-9850全自动大平方旋转剥皮裁线机

YHK-9850全自动大平方旋转剥皮裁线机

型号:YHK-9850全自动大平方旋转剥皮裁线机

剥线范围:6-120mm²
导管直径:6-28mm
最大剥皮长度:前端400mm
后端250mm
切割深度单位:0.01mm
最大剥皮层数:6层
剥皮方式:切刀/剝刀刺破刀
电源:220V50/60Hz
生产率:300-700pcs/h
重量:304kg
尺寸:1440*700*1300mm

联系电话:18002620902

产品详情
YHK-9850全自动大平方旋转剥皮裁线机介绍:


全自动大平方旋转剥皮裁线机介绍

全自动大平方旋转剥皮裁线机主要部件:

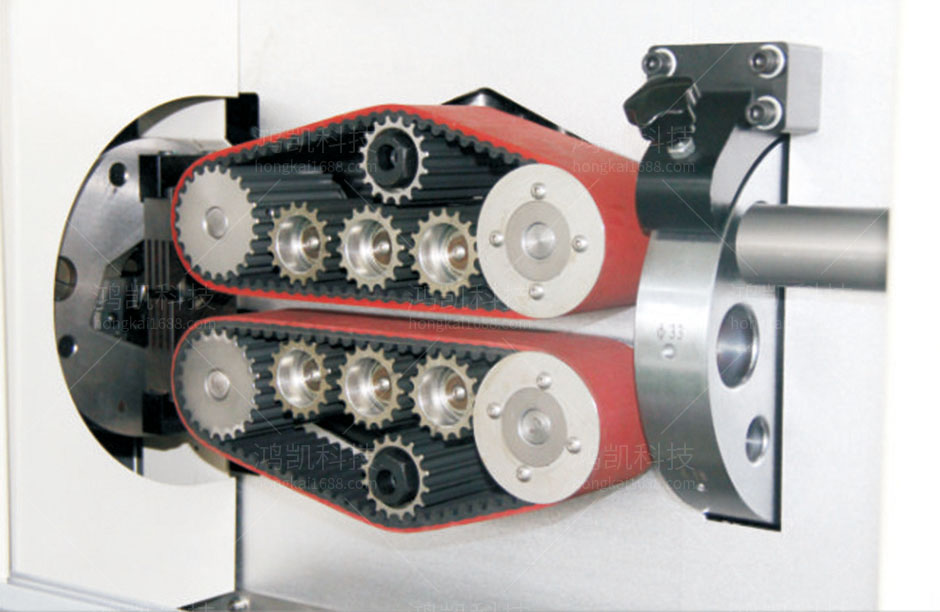

1进线轮:输送线材及剥出线头。剥线机在剥短线时既剥线头又剥线尾(线长小于50mm),在剥线机剥中剥的时候除剥线头外,还具备剥开中间几处的功能。
2出线轮:为剥线机输送线材及剥出线尾。(剥线机在剥短线时没有作用,需使“出线轮抬起旋钮”在“u”位置)
3进线轮间隙调节旋钮:调节剥线机的进线轮间隙,往上旋动间隙增大,往下旋动间隙减小(根据线材的粗细来调整)。
4剥线机进线轮压力调节旋钮:调节剥线机的进线轮压力,拉出后顺时针旋转,进线轮压力增大,拉出后逆时针旋转,进线轮压力减小。(根据线材的线皮强度来确定,即剥线皮的难易,难则压力增大,易则压力减小)
5进线轮抬起旋钮:剥线机穿线时抬起进线轮,顺时针转动旋钮为抬起进线轮,以便能够顺利穿过线材;工作时放下进线轮逆时针转动旋钮为放下进线轮,压住线材。
6出线轮间隙调节旋钮:为剥线机调节出线轮间隙,往上旋动间隙增大,往下旋动间隙减小(根据线材的粗细来调整)。
7出线轮压力调节旋钮:为剥线机调节出线轮压力,拉出后逆时针旋转,出线轮压力增大,拉出后顺时针旋转,进线轮压力减小。(根据线材的线皮强度来确定,即剥线机剥线皮的难易,难则压力增加,易则压力减小)
8出线轮抬起旋钮:取出线材时抬起出线轮,逆时针转动旋钮为抬起出线轮,以便能够顺利取出线材;工作时放下出线轮,顺时针转动旋钮为放下出线轮。(当用短剥程序时,应使出线轮抬起)

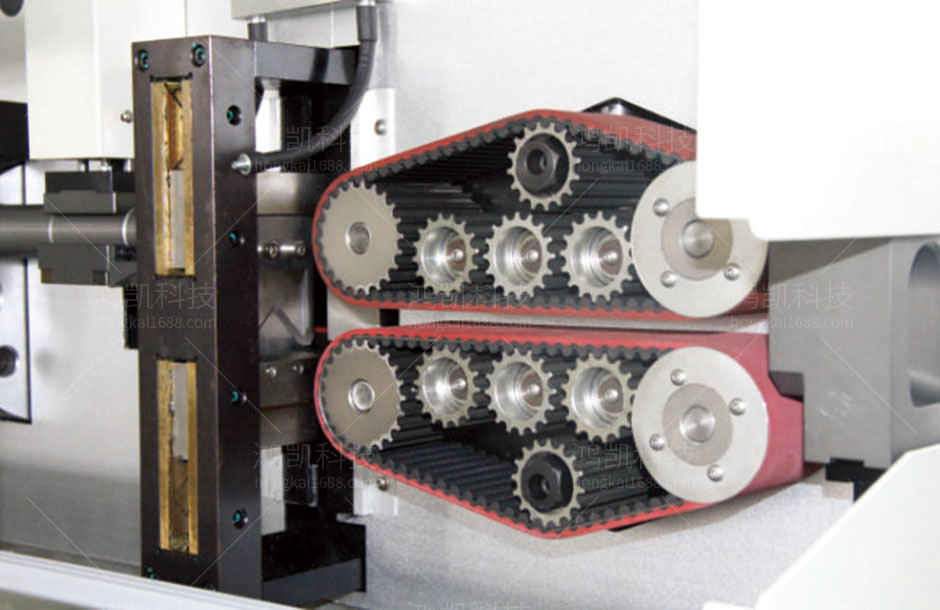

9刀架总成:在剥线机中负责线材的切断,剥头和剥尾,停机状态下,上、下两刀片需打开到最大,以便线材顺利通过刀具。

全自动大平方旋转剥皮裁线机功能特点

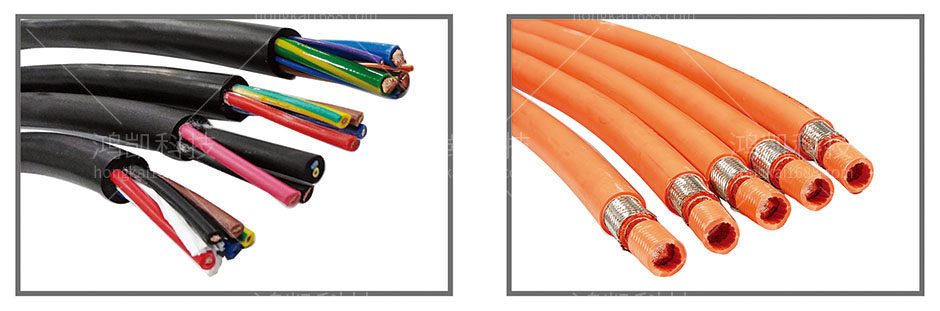

主要用于EV线缆及多层线缆的裁断剥皮加工
伺服电机控制送料机构,自动调校中心,送料精准
独特的旋转刀头设计,自动定心校正,切割精准
本机装有编码器,可对线的长度和剥头长度进行修正
独立可移位的双头架设计,使本机适用多种规格线材
本机具有省线功能

全自动大平方旋转剥皮裁线机技术参数

剥线范围:6-120mm²
导管直径:6-28mm
最大剥皮长度:前端400mm
后端250mm
切割深度单位:0.01mm
最大剥皮层数:6层
剥皮方式:切刀/剝刀刺破刀
电源:220V50/60Hz
生产率:300-700pcs/h
重量:304kg
尺寸:1440*700*1300mm
