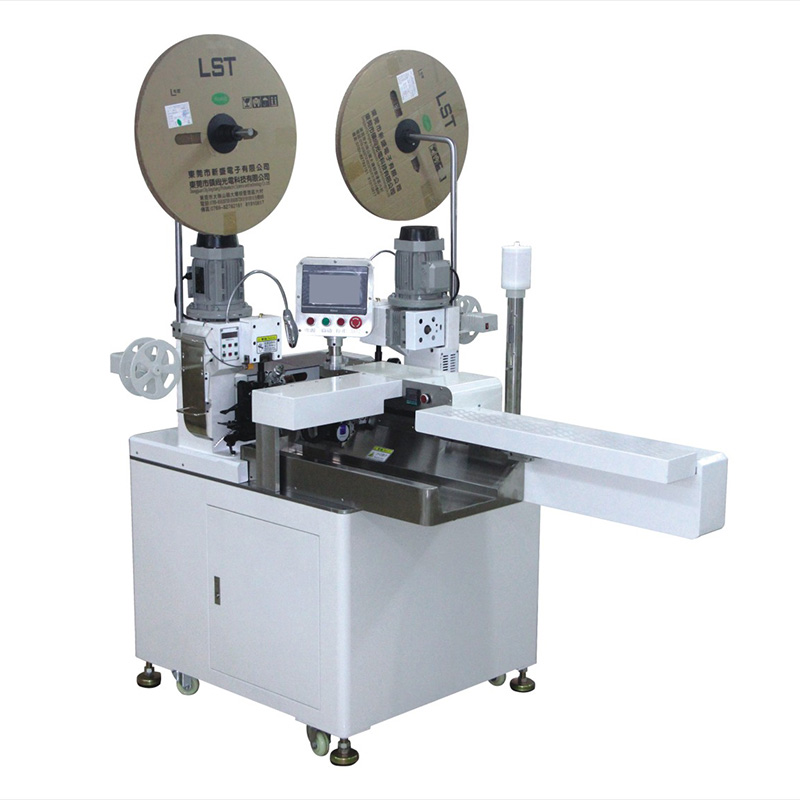

全自动排线端子机介绍
全自动排线端子机功能特点

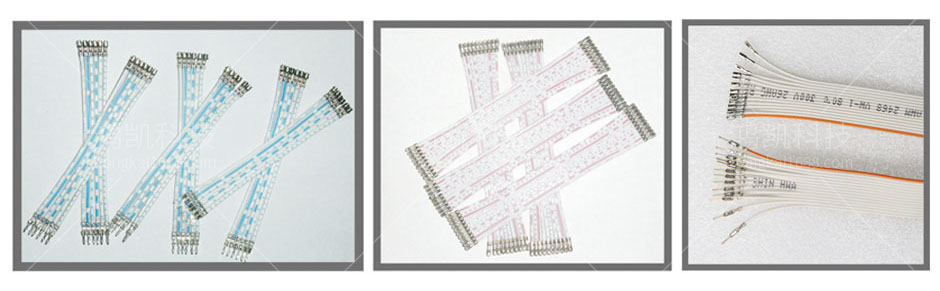

本机用于排线的裁断、剩皮:分线和端子压接工作
数字化控制,全自动生产,节约劳动力成本
伺服电机控制排线位置,端子压着精准
触摸屏操作,参数设定及操作简单,使用方便
全自动排线端子机故障分析和解决方案。
1、电子线切断长度不一致
可能是送线轮压得过紧或过松;调整校直器以能起到校直作用且能顺利送出为原则。切线刀口磨损或刀口刃;更换新切刀。
2、剥皮开口长度不一
送线轮压得过紧或松;用滚线轮微调件调整两轮之间空隙以至线材不压扁和太松打滑。切剥刀切入太浅或太深;用切刀深浅调节件来调试刀口到适当位置,以不伤铜丝且能顺利脱落胶皮为准,切剥刀磨损或刀口刃;更换新切刀片。
3、机器无法启动运转或运转中停止
检查有无电流输入(220V)及6KG气压;检查设定总数量有无到达,如有到达得重新设定后断电再启动;检查有无线材或某运转部位卡住;检查端子机有无信号连接或电源连接而导致端子机器不压着。
4、压着端子露铜丝不均
检查枪型摆臂导管是否与线材相符合;检查端子机刀口是否与摆臂导管相对直;检查端子机辅助压块是否松动;检查端子机与自动机之间的距离有无变动。
全自动排线端子机技术参数
最大线宽:34mm
最大排线拼数:24拼
单根线宽:0.5mm-2.5mm
排线种类:2468线、灰白线、彩排
切断长度:50mm-10000mm
切断精度:±0.25mm
打端效率:20000pcs/h
电源:220V 50/60Hz
重量:560kg
尺寸:1680*980*1680mm
