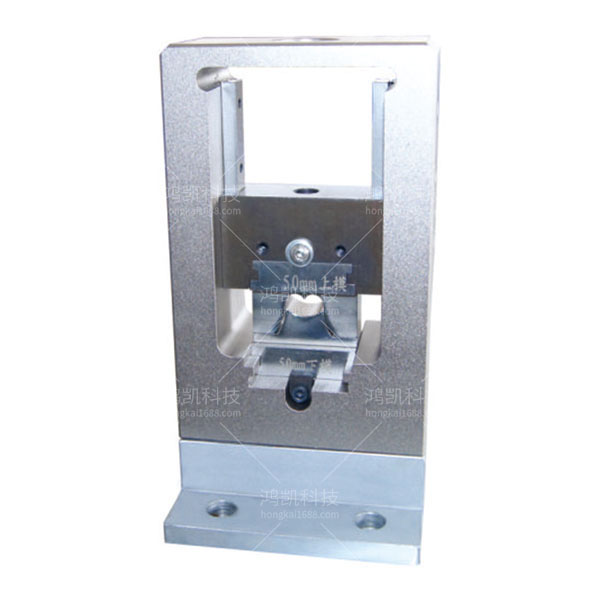

YHK-上下铆压模具背景技术:
在实际生产过程中,螺钉、螺柱、螺母等五金件的铆压需要通过铆压机配合铆压模具来配合,铆压机控制铆压模具向下压接五金件,使五金件与板材相互铆接。由于压接模具本身具有一定的尺寸,所以在需要对空间较小地方的五金件进行铆压时,可能无法伸入窄小空间操作。
YHK-上下铆压模具技术特征:
1、铆压模具,用于铆压五金件,其特征在于:所述铆压模具包括模具主体、以及用于与铆压机固定的模具柄,所述模具主体的一端开设有用于使五金件进入并铆压五金件的铆压孔,所述模具主体的另一端与模具柄连接,所述模具主体的横截面为圆形,所述模具主体的中心轴与所述铆压孔的中心轴相互平行且两者之间具有预定距离。
2、如要求1所述的铆压模具,其特征在于:所述模具柄的横截面也为圆形,且所述模具柄的外径小于所述模具主体的外径。
3、如要求1所述的铆压模具,其特征在于:所述模具柄的长度在15mm至25mm之间。
4、如要求1所述的铆压模具,其特征在于:所述预定距离在2mm至5mm之间。
YHK-上下铆压模具技术总结
本实用新型提供了一种上下铆压模具,用于铆压五金件,铆压模具包括模具主体、以及用于与铆压机固定的模具柄,模具主体的一端开设有用于铆压五金件的铆压孔,模具主体的另一端与模具柄连接,模具主体的横截面为圆形,模具主体的中心轴与铆压孔的中心轴相互平行且两者之间具有预定距离。本实用新型提供的铆压模具,模具主体的中心轴与铆压孔的中心轴相互平行且两者之间设置有预定距离,则模具主体在具有铆压孔处的两侧壁厚不同,具体为一侧较薄、一侧较厚,因此可将其应用至边角处等空间较为狭窄的地方。
YHK-上下铆压模具技术参数
压着出力:1500/2000(kgs)
规格:1T,1.5T,2T
工作电压:220(V)
外形尺寸:220*250*600(mm)
重量:50(kg)
