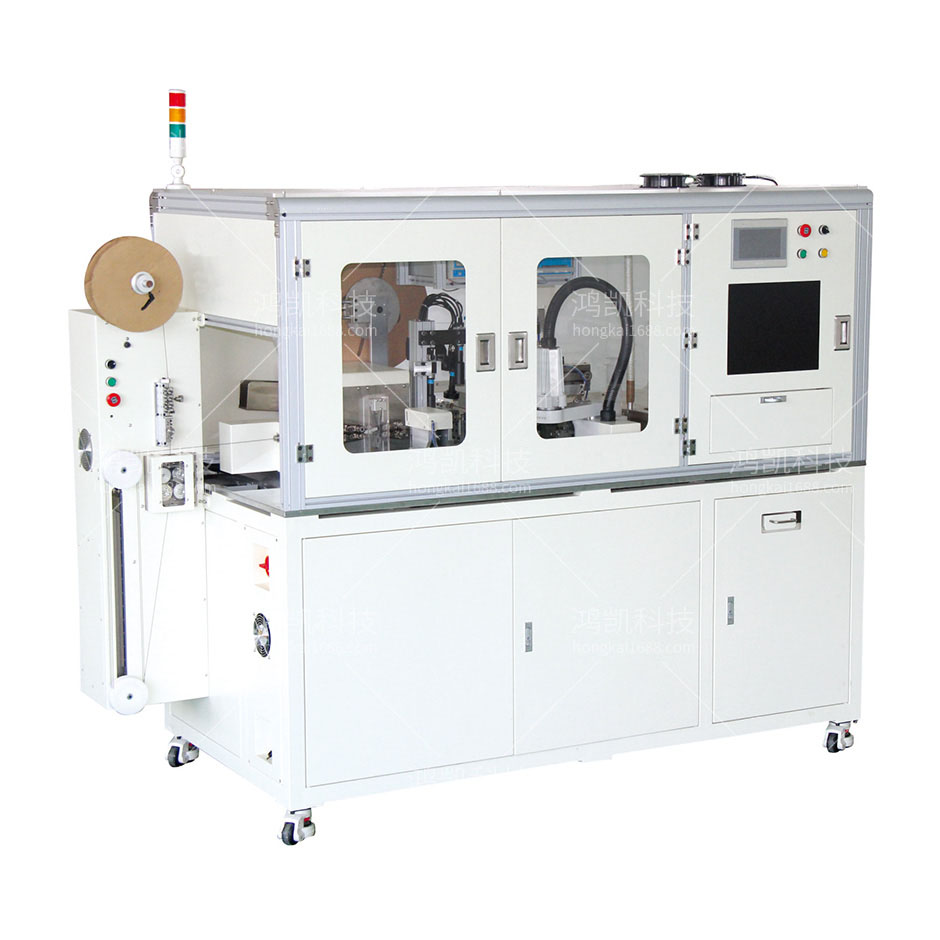

全自动同轴线双端压接机背景技术:
现有技术中,在线束加工过程中有产品需要扭线时,操作工人是利用电脑剥线机进行剥皮扭线,然后再转序在半自动压接机上压接端子。原剥皮扭线均在电脑剥线机上完成,不能实现一头压接端子,员工需要将一头扭完线和一头剥完皮的线加工好后再转两道工序压接剥头处的端子。整个过程操作繁琐,生产效率低下,完全不能满足高效率、自动化、规模化的生产加工要求。
全自动同轴线双端压接机技术方案:
全自动同轴线双端压接机内容本全自动同轴线双端压接机的目的是解决现有技术对线束产品剥皮扭线操作效率低下的技术问题,提供一种全自动双端压接机扭线装置,该装置能大幅提高生产效率,且解决人力资源和加工工序,适于规模化自动化生产。本全自动同轴线双端压接机的目的是通过下列技术方案实现的全自动双端压接机扭线装置,包括由电机驱动绕自身轴线旋转的夹具旋转体,夹具旋转体前端通过多个机械手连接有多个旋转扭线刀,机械手和旋转扭线刀随夹具旋转体同步转动,机械手后端通过拉杆连接在气缸一上,夹具旋转体后端通过连接板与气缸二连接,气缸二用于控制夹具旋转体前后运动,气缸一向前推动拉杆时,使机械手带动多个旋转扭线刀在前端闭合并夹紧待扭转的导线进行旋转扭线。
全自动同轴线双端压接机功能特点

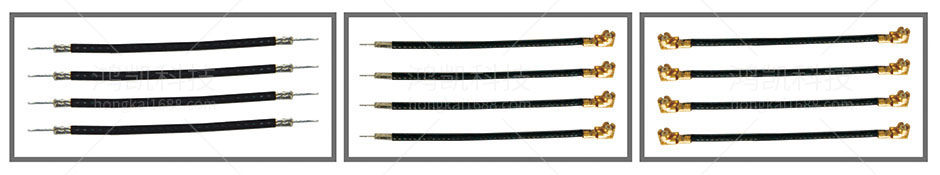

本机是一款全自动裁剥、双头打端、测试的设备
实现精密剥线、端子压接、工位检测一体化
工位检测用于铆压后线束是否短路、高压的检测
可对加工后的线束自动分拣、归类
全自动同轴线双端压接机技术参数
加工范围:0.8mm~2.0mm
加工长度:49mm-999mm
裁断精度:±0.25mm
皮精度:±0.1mm
单循环时间:(线长100mm时):32S/PCS(每增长100MM,时间增加0.1s)
端子范围:0.81~1.37各代兼容
产品直通率:99.6%
电源:220V50/60Hz
重量:1050kg
尺寸:2200*1100*1950mm
