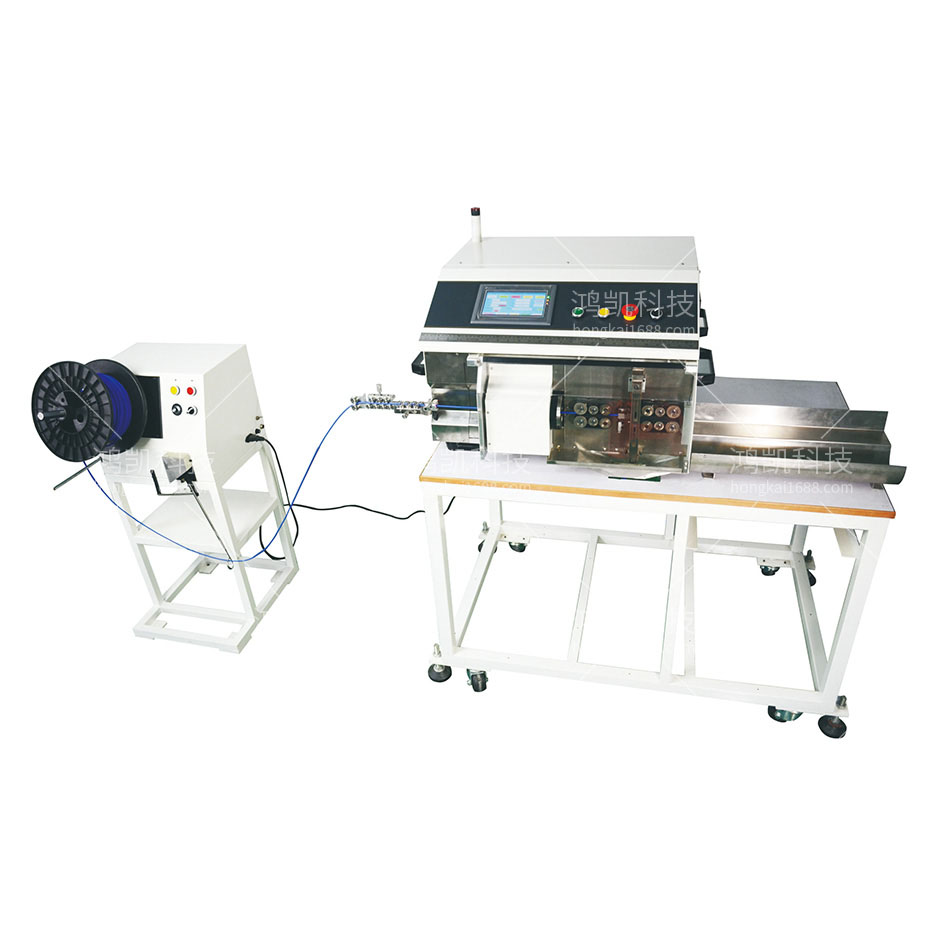

同轴电缆剥线机背景技术:
现有的同轴电缆剥线机,通过其一对切剥刀相对移动从而切断同轴电缆的外绝缘皮,然后扒拉外绝缘皮完成剥线操作。但是在实际操作中,对应不同的电缆或者具有多层护套的电缆很难保证切剥刀都能对同轴电缆的外绝缘皮进行精准地切割,在剥线操作中出现电缆损坏现象。另外,在扒拉外绝缘皮的时候,也可能因外绝缘皮没有完成切断而导致剥线端面不均勻。
同轴电缆剥线机技术方案
实用新型内容本实用新型的目的是为了克服现有技术存在的缺点和不足,而提供一种同轴电缆剥线机装置,来提高同轴电缆剥线机剥线质量的全自动电脑同轴电缆剥线机。为实现上述目的,本实用新型的技术方案是,包括一对"V"形刀片、一对滑动块、联动杠杆、转盘以及转盘转动动力机构,所述的转盘安装在转动主轴上,所述的一对滑动块可相对滑动开合地设置于转盘上,所述的一对"V"形刀片分别固定设置在一对滑动块上,且每只滑动块上均联动连接设置有联动杠杆,该联动杠杆的另一端固定设置在固定板上,该固定板联动安装在螺杆上,所述的螺杆设置在步进电机I的转动轴上。进一步设置是所述的转盘转动动力机构包括有步进电机II以及分别连接步进电机II转动轴以及转盘的同步传动带。本实用新型的优点在于(1)“V”形刀片在旋转的同时切入,使刀具对电缆作环形切除,从而不损伤下层护套的表面,而且切出的端面平整光滑。(2)刀片在步进电机I的驱动下,可对电缆护套的不同层进行精确的切除。
同轴电缆剥线机功能特点

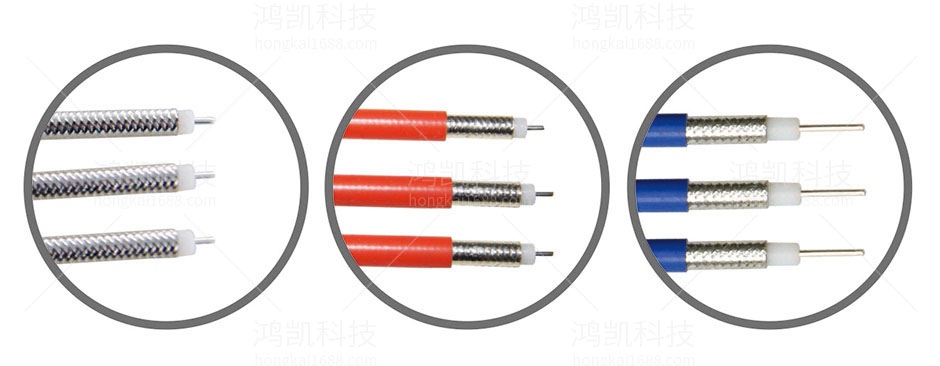

本机主要用于基站天线行业半柔电缆加工
高速旋刀头和同步传送组件均有效提高了生产效率
采用独立可移位的双刀架设计,切线效果更佳
可增加冲模结构,实现同轴线中间开窗
同轴电缆剥线机技术参数
剥线范围:1.37mm-5.5mm(订制12mm)
最大剥皮长度:前端60mm、后端35mm
最小加工长度:45mm
切割深度单位:0.01mm
最大剥皮层数:6层
刀片:旋刀2片、切刀4片
电源:220V50/60Hz
生产率:300-600pcs/h
重量:102kg
尺寸:970*770*560mm
