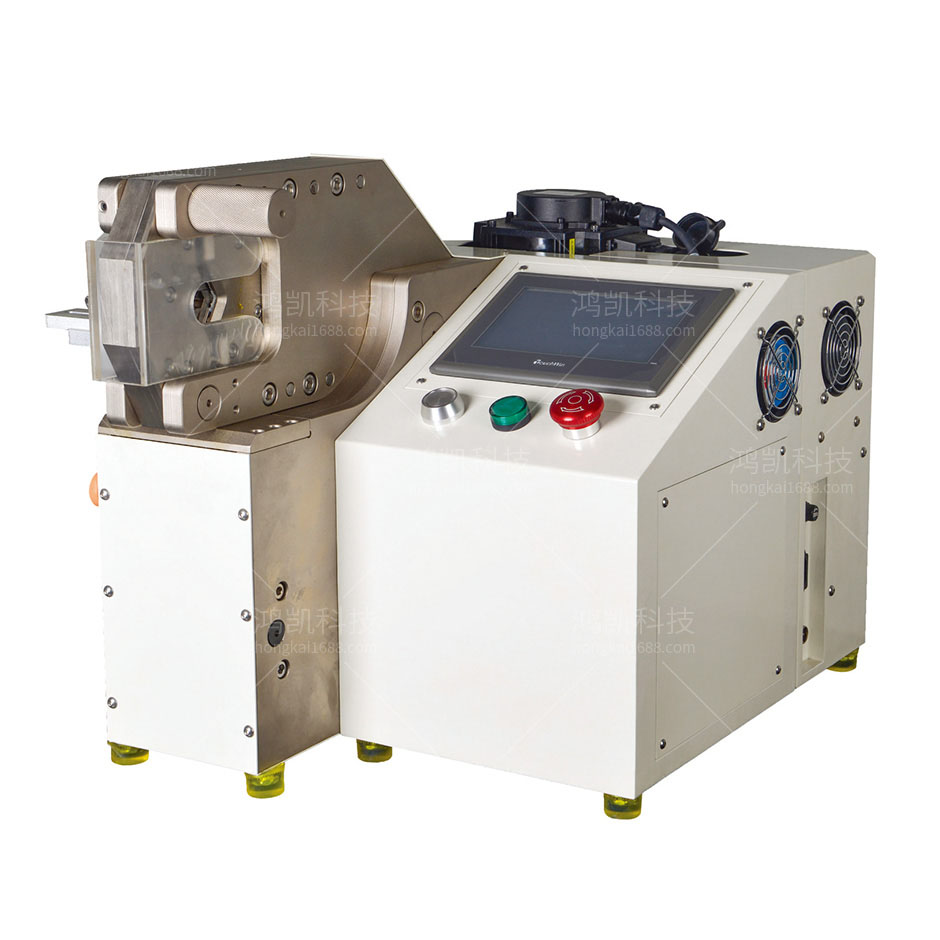

YHK-25T-B伺服六方免换模压接机

YHK-25T-B伺服六方免换模压接机

型号:YHK-25T-B伺服六方免换模压接机
线径范围:10-120mm²
压力:200KN
行程:35mm
压接宽度:12.5mm(可定制)
重量:120KG
尺寸:500*450*480mm
电源:220V50HZ
功率:2300W

联系电话:18002620902

产品详情
YHK-25T-B伺服六方免换模压接机介绍:


伺服六方免换模压接机背景技术:

铜铝电线电缆端子压接,长期以来都需要使用固定的压接模具进行电线电缆与端子或是接续套管的连接作业,一般的压接技术基础都是基于绞线与固定标准的端子匹配,以固定的压缩比率,进行量测以评断压接质量是否满足电线电缆对于端子压接所需要的握着力一般正六角形压接的压缩比为1:0.827,随着市场产品多元化以及使用上的变化,使原先既有的电线电缆接续作业变得更为复杂化,需要进行压接的导线结构不再局限于一般绞线。一般端子压接的压缩比标准都是使用1:0.827,但是对于松散结构的柔性橡胶电缆需要更大的压缩比而言,这样的压缩比使用一般固定模具的压接工具无法满足对于导线握着力的要求,因此因应而生使用滑动式正六角形免换模具压接机。原滑动式正六角形免换模具压接机利用压接工具的液压油缸内置行程控制装置,控制滑动式模具的行程控制来压接尺寸,使压接模具的压缩比可以随操作人员的要求自行设置,比较适合目前市场的需要,但是,这种六角形免换模局压接机一次只能在端子上压一个六面的压痕,对于短的只需要一个压痕的端子来说,比较实用,但是对较长的端子,需要压接两个压痕的端子则表现为效率较低,需要进行重复压接。

伺服六方免换模压接机技术特征:

一种伺服六方免换模压接机,用于导线端子的压接,其特征在于:包括六面免换模压接机构本体、液压动作机构本体、控制系统和控制线缆;所述六面免换模压接机构本体包括第一六面免换模压接钳、中间挡板、第二六面免换模压接钳和压接钳壳体;所述中间挡板位于第一六面免换模压接钳和第二六面免换模压接钳中间,所述第一六面免换模压接钳、中间挡板和第二六面免换模压接钳均设置在同一个压接钳壳体内。

伺服六方免换模压接机功能特点

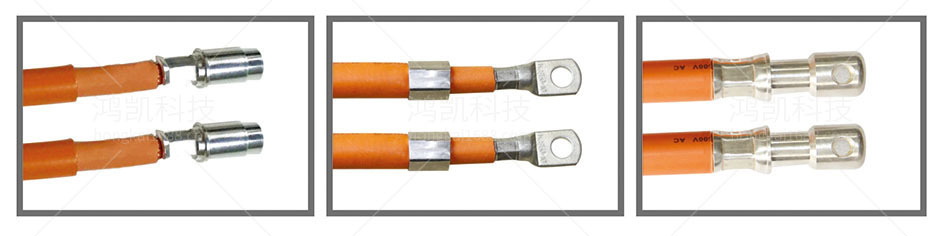

本机主要针对大平方管状端子的压接;
工业级控制芯片配合高精度伺服驱动,使得机器能够稳定运行;
PLC控制系统,瞬间变换不同端子的压接范围,触摸屏操作方式;
压接头可以完全打开,适合中间接续或大平方端子的压接;

伺服六方免换模压接机技术总结

本实用新型公开了一种伺服六方免换模压接机,属于电力导线加工机械技术领域,由六面免换模压接机构本体、伺服液压动作机构本体、控制系统和控制线缆构成,其中六面免换模压接机构本体包含两个完全相同、且并排设置六面免换模压接钳,这两个六面免换模压接钳可通过控制系统控制伺服液压动作机构本体分别和同时动作,不仅实现一次在端子上压接一个压痕,而且也能在较长的端子上同时压接两个压痕,能同时适应不同长短端子的压接,提高了端子的压接效率。

伺服六方免换模压接机技术参数

型号:YHK-25T-B
线径范围:10-120mm²
压力:200KN
行程:35mm
压接宽度:12.5mm(可定制)
重量:120KG
尺寸:500*450*480mm
电源:220V50HZ
功率:2300W
