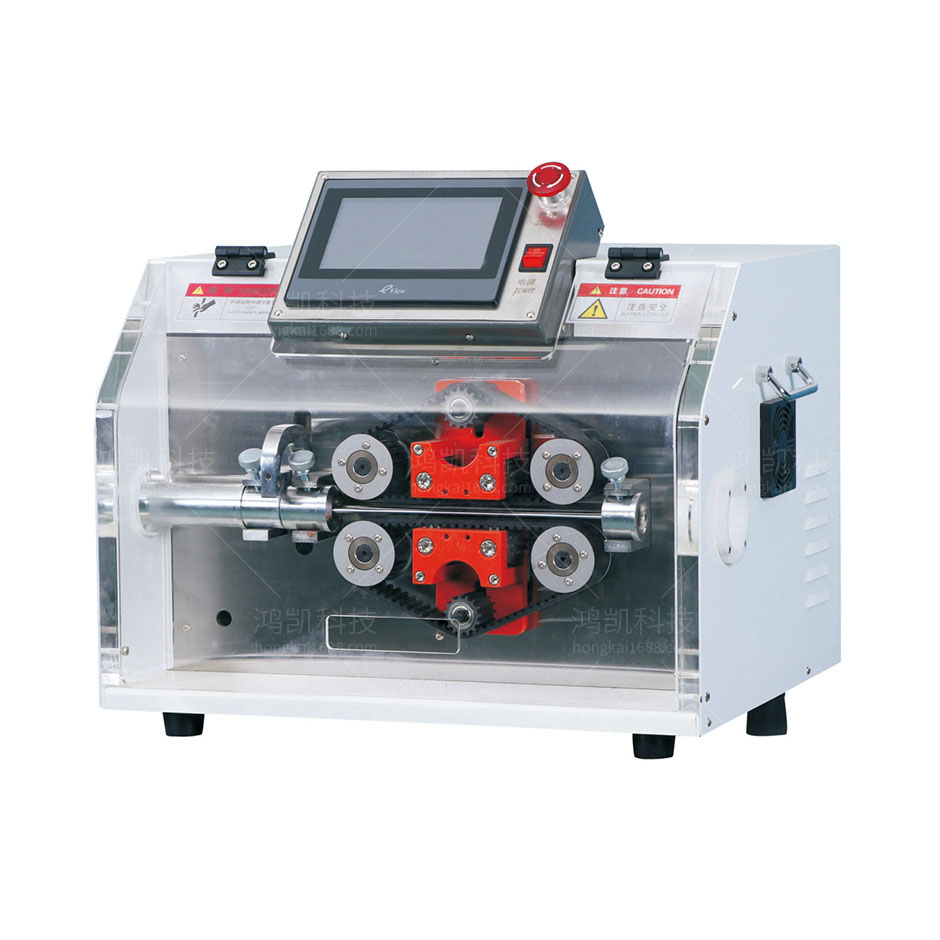

YHK-125波纹管切割机

YHK-125波纹管切割机

型号:YHK-125波纹管切割机

控制系统:PLC触摸屏
切割方式:电机切割
切割公差:±0.1mm
切割尺寸范围:4-32mm
切割长度:5-9999mm
剪切精度:±0.1mm
剪切速度:60-110次分
电源:220v50/60Hz
重量:71kg
尺寸:700*580*450mm

联系电话:18002620902

产品详情
YHK-125波纹管切割机介绍:


波纹管切割机背景技术:

高密度聚乙烯(HDPE),聚丙烯(PP),聚氯乙烯(PVC)双壁波纹管,是一种具有环状结构外壁和平滑内壁的新型管材,80年代初在德国首先研制成功。经过十多年的发展和完善,已经由单一的品种发展到完整的产品系列。目前在生产工艺和使用技术上已经十分成熟。波纹管的化学性能良好:耐磨损,耐腐蚀,摩擦系数小,自润滑,不易结垢,耐压性能好,因此广泛应用于地下排水、供水、排污、排气、地铁通风、矿井通风、农田灌溉等。

波纹管材是以高密度聚乙烯,聚丙烯,聚氯乙烯,为原料的一种新型轻质管材,具有重量轻、耐高压、韧性好、施工快、寿命长等特点,其优异的管壁结构设计,与其他结构的管材相比,成本大大降低。并且由于连接方便、可靠,在国内外得到广泛应用。大量替代混凝土管和铸铁管。

在波纹管的使用时,通常会用到切割机进行切割,同时在生产波纹管时局部具有影响使用的多余或缺陷,需要把多余或缺陷的部分切割掉。目前,市场上的波纹管切割机在对波纹管进行切割时,需要分两次切割,费时费力;同时由于波纹管的直径较大,波纹管在切割的时候的定位固定不准确,造成切割时无法一次将波纹管切断,因此需要人工将波纹管进行操作定位,从而非常的浪费体力。

要人工将波纹管进行操作定位,从而非常的浪费体力。

波纹管切割机技术要素:

(一)解决的技术问题

针对现有技术的不足,本实用新型提供了一种波纹管切割机,解决了现有技术切割机切割波纹管多余或缺陷部分,需要分两次切割,费时费力,且切割的时候的定位固定不准确,造成切割时无法一次将波纹管切断的技术问题。

(二)技术方案

为实现以上目的,本实用新型通过以下技术方案予以实现:一种波纹管切割机,包括机架、旋转筒体、切割装置、夹紧装置和定位装置,所述旋转筒体与所述机架转动连接,所述机架内部靠近所述旋转筒体的一侧设有推板,所述推板通过气缸或者液压缸导柱连接所述机架,所述切割装置固定设置在所述旋转筒体上,所述夹紧装置固定在所述机架上,所述定位装置固定在所述机架上。

波纹管切割机功能特点

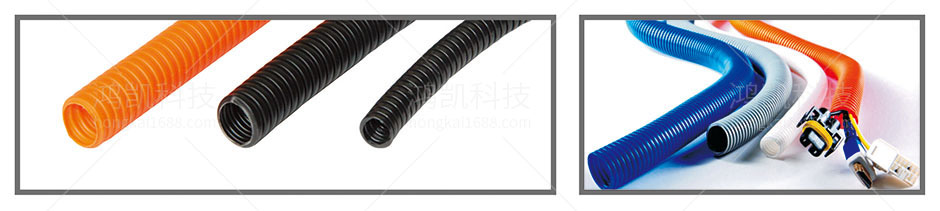

设计用于切割圆形塑料和波纹管;
管类分型功能可选;
集成电路易于维护,操作简单;
4-32毫米无需更换刀,与手工切割工艺相比,该机大大提高了工作效率。

波纹管切割机技术总结

本实用新型公开一种波纹管切割机,包括机架、旋转筒体、切割装置、夹紧装置和定位装置,所述旋转筒体与所述机架转动连接,所述机架内部靠近所述旋转筒体的一侧设有推板,所述推板通过气缸或液压缸导柱连接所述机架,所述切割装置固定设置在所述旋转筒体上,所述夹紧装置固定在所述机架上,所述定位装置固定在所述机架上。通过在旋转筒体上设置切割装置,可将波纹管的多余或缺陷的部分一次切割掉,省时省力,同时通过在机架上设置定位装置和夹具装置可将波纹管精确定位并夹紧,解决切割的时候的定位固定不精确,造成切割时无法一次将波纹管切断的技术问题,从而提高了波纹管切割的工作效率,节约成本。

波纹管切割机技术参数

控制系统:PLC触摸屏
切割方式:电机切割
切割公差:±0.1mm
切割尺寸范围:4-32mm
切割长度:5-9999mm
剪切精度:±0.1mm
剪切速度:60-110次分
电源:220v50/60Hz
重量:71kg
尺寸:700*580*450mm
